Tampa 500 FL C/Pn Rec Porta Sensor S/Haste Sensor 01.0008.015.0000

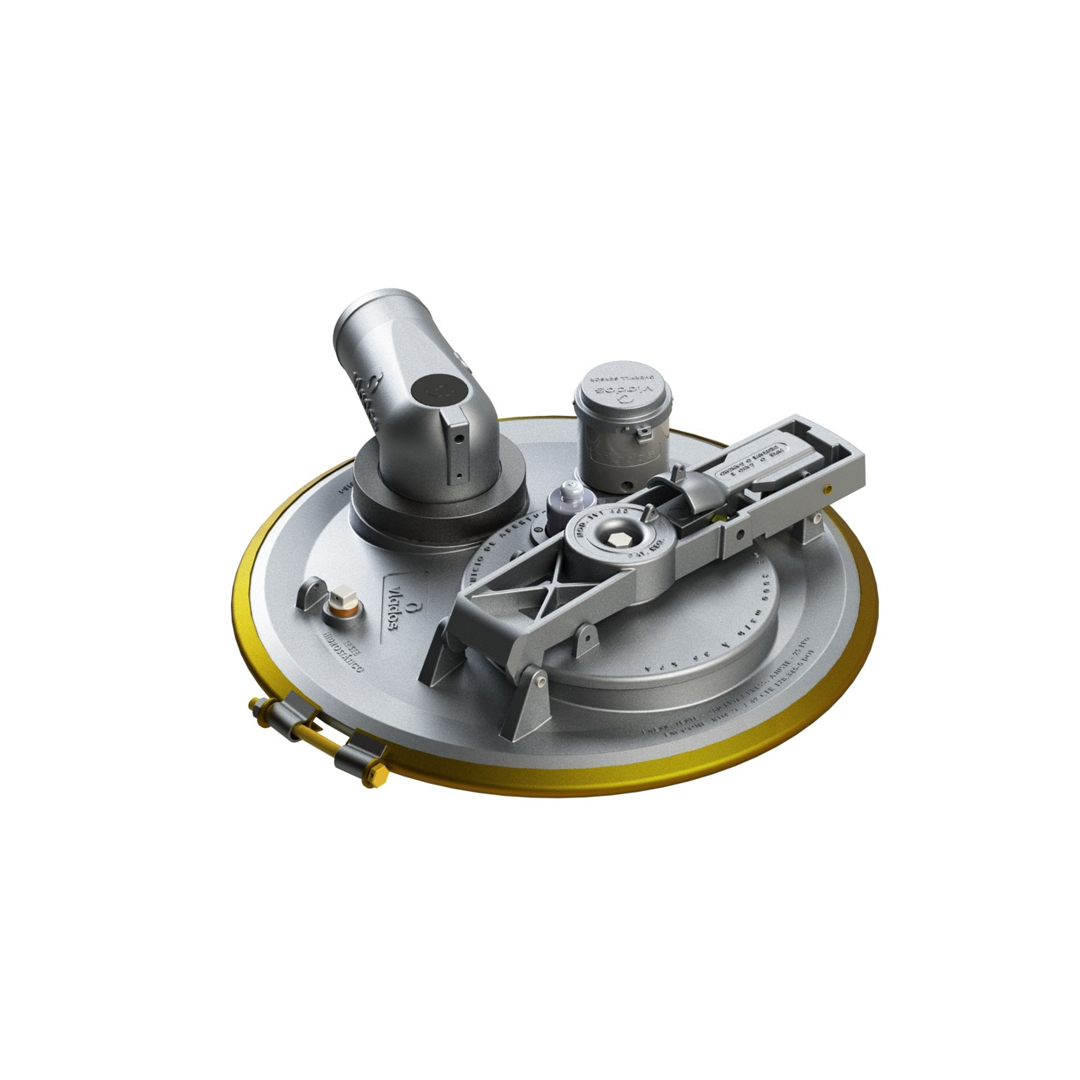

01.0008.015.0000 Tampa 20 Completa sem haste sensor

Tampa 500 FL C/Pn Rec Porta Sensor S/Haste Sensor
01.0008.015.0000

Descrição:

A Tampa 500 FL C/Pn Rec Porta Sensor S/Haste Sensor é utilizada no sistema bottom loading, permite acesso para inspeção no interior do tanque e atua como dispositivo de segurança equilibrando a pressão interna do tanque.

Diâmetro nominal

Ø 10 da sobretampa Ø 20 da tampa

Vazão trabalho

3000 m³/h a 35 kPa

Pressão trabalho

-3,5 a 30 kPa

Pressão de teste

250 kPa a cada 3 meses

Requisitos de instalação

Furo no tanque compatível com friso de instalação.
Friso de instalação tipo "L"

Regulamentos técnicos

DOT 49 CFR 178.347-3
Anexo H - Port. Inmentro 134/2022

Compatibilidade

Conforme Portaria Inmetro 101/2009
Grupos: 2A - 2B - 2C - 2D - 2E -2F

Periódico

Verificação trimestral das vedações
Lubrificação trimestral das linhas de ar

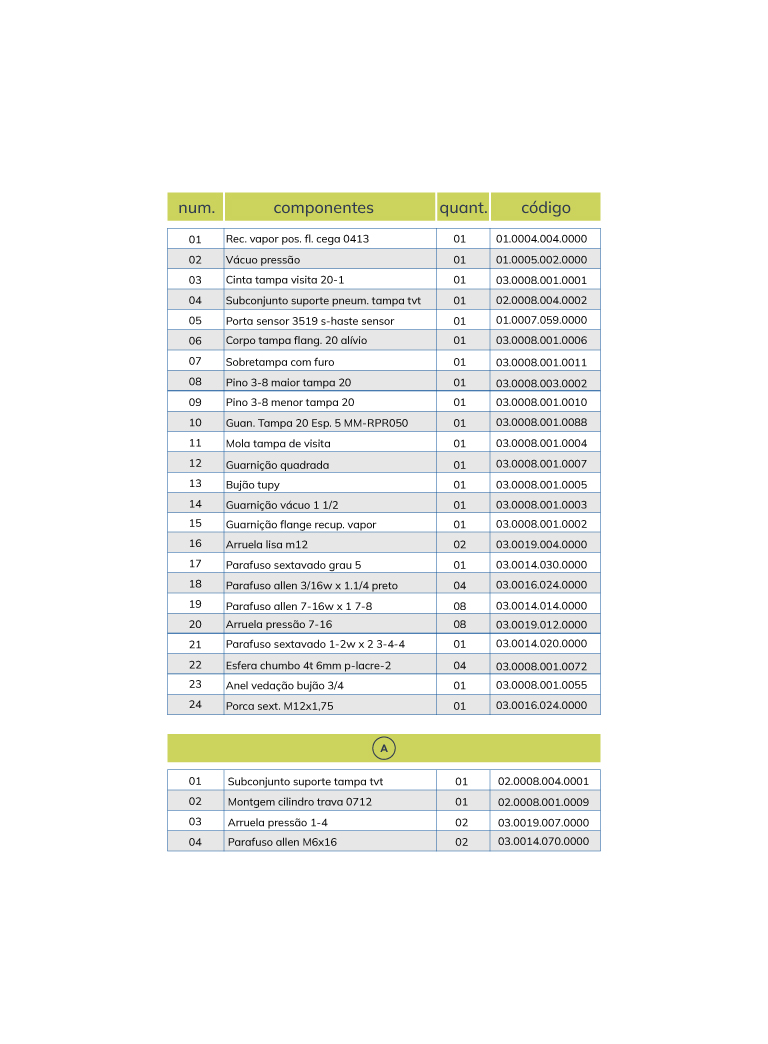

Reposição

Cj. Vedação tampa lisa gua. RPR050

02.0030.122.0000

Cj. vácuo pressão 1.1/2"

02.0030.091.0000

Vedação

Guarn. tampa 20 esp. 4mm RPR050

03.0008.001.0088

Guarnição flange recup. vapor

03.0008.001.0002

Guarnição vácuo 1 1/2

03.0008.001.0003

Guarnição quadrada RPR008

03.0008.001.0007

Anel vedação bujão

03.0008.001.0055

Manual do Produto

Ficha Técnica

Tampa 500 FL C/Pn Rec Porta Sensor S/Haste Sensor
01.0008.015.0000

Descrição:

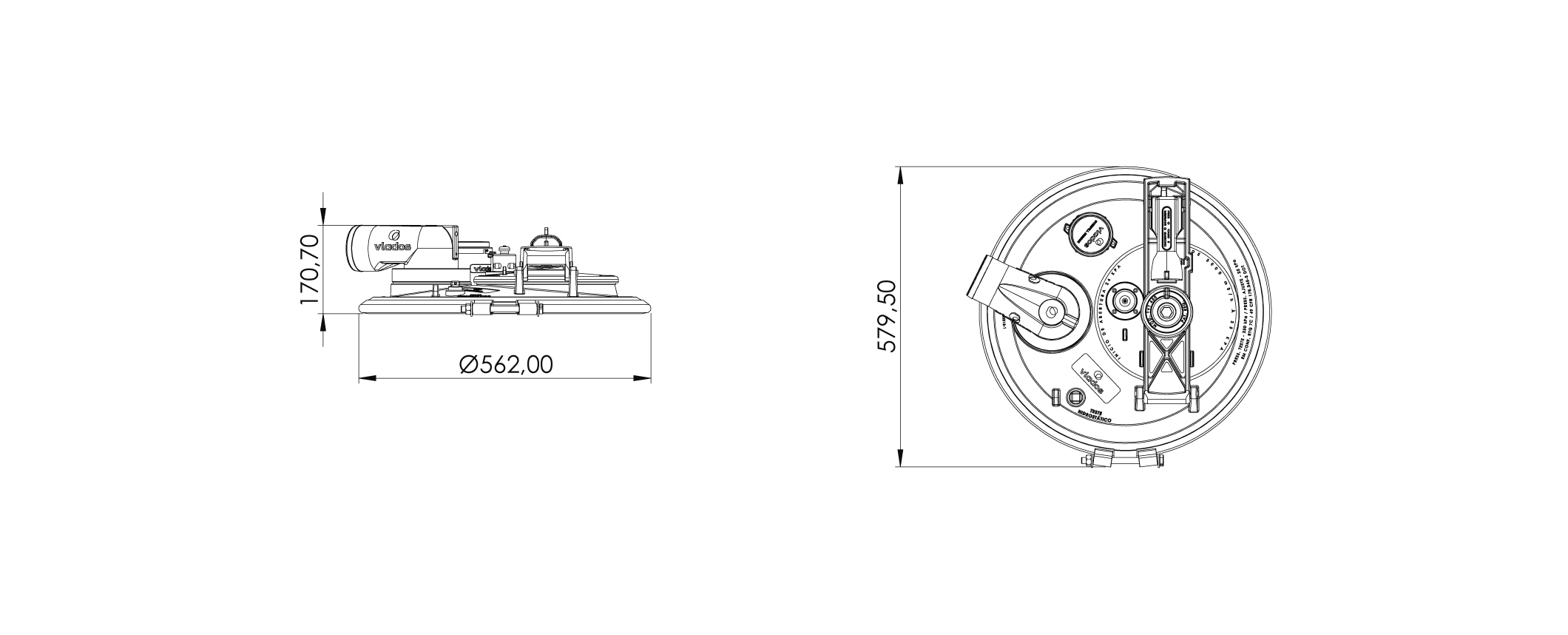

Dimensões
