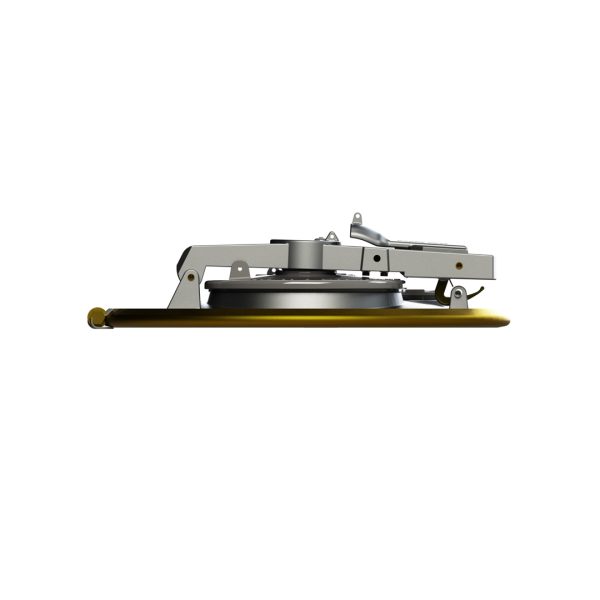

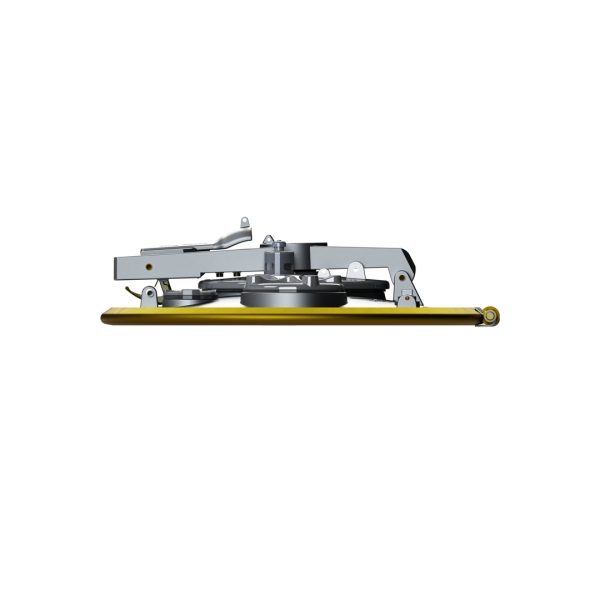

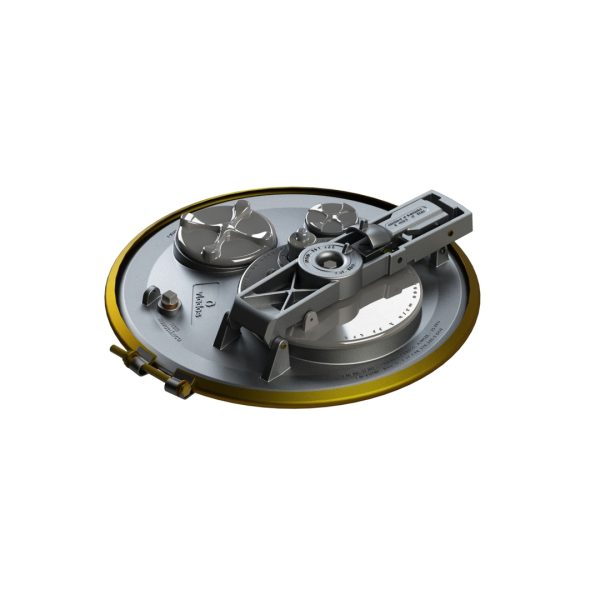

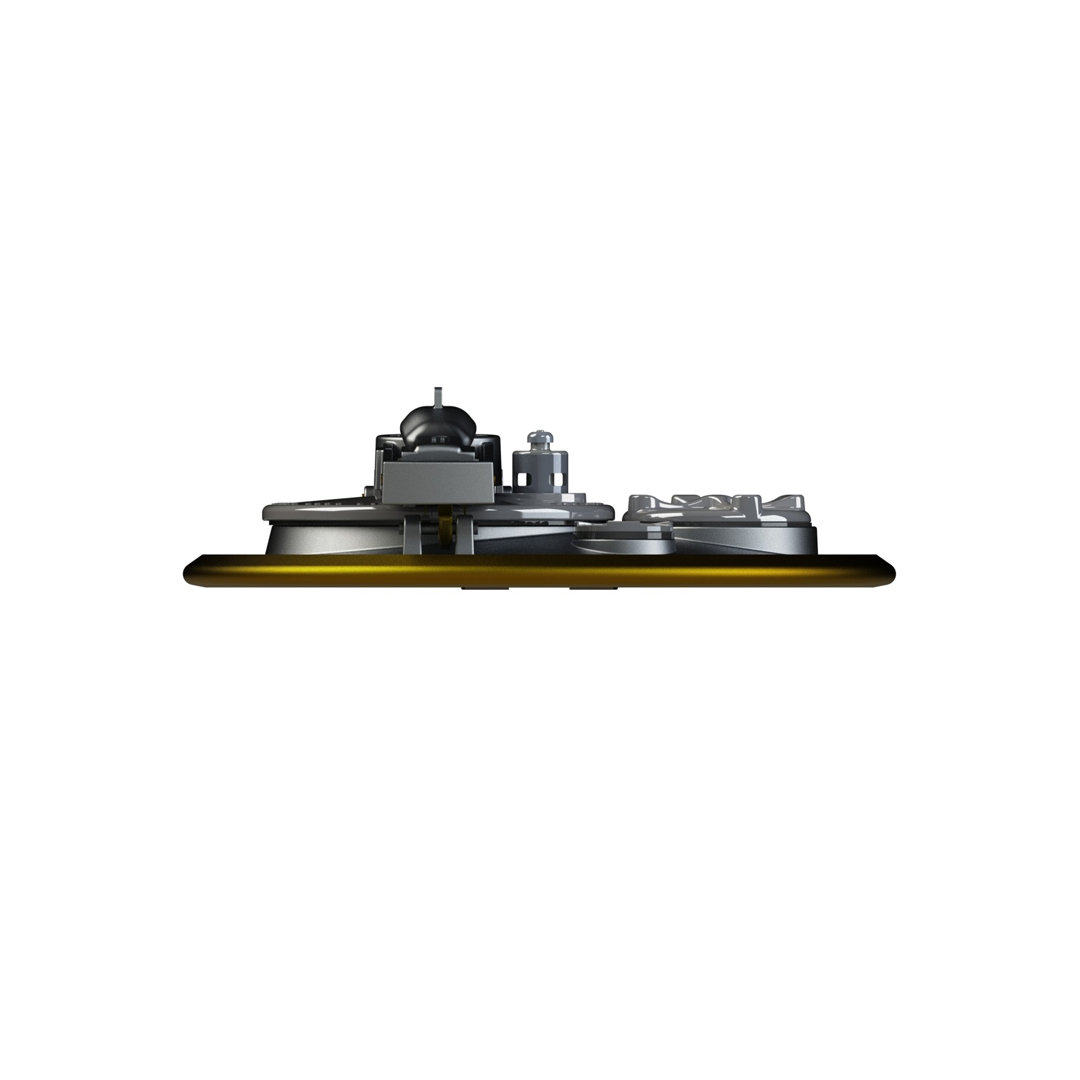

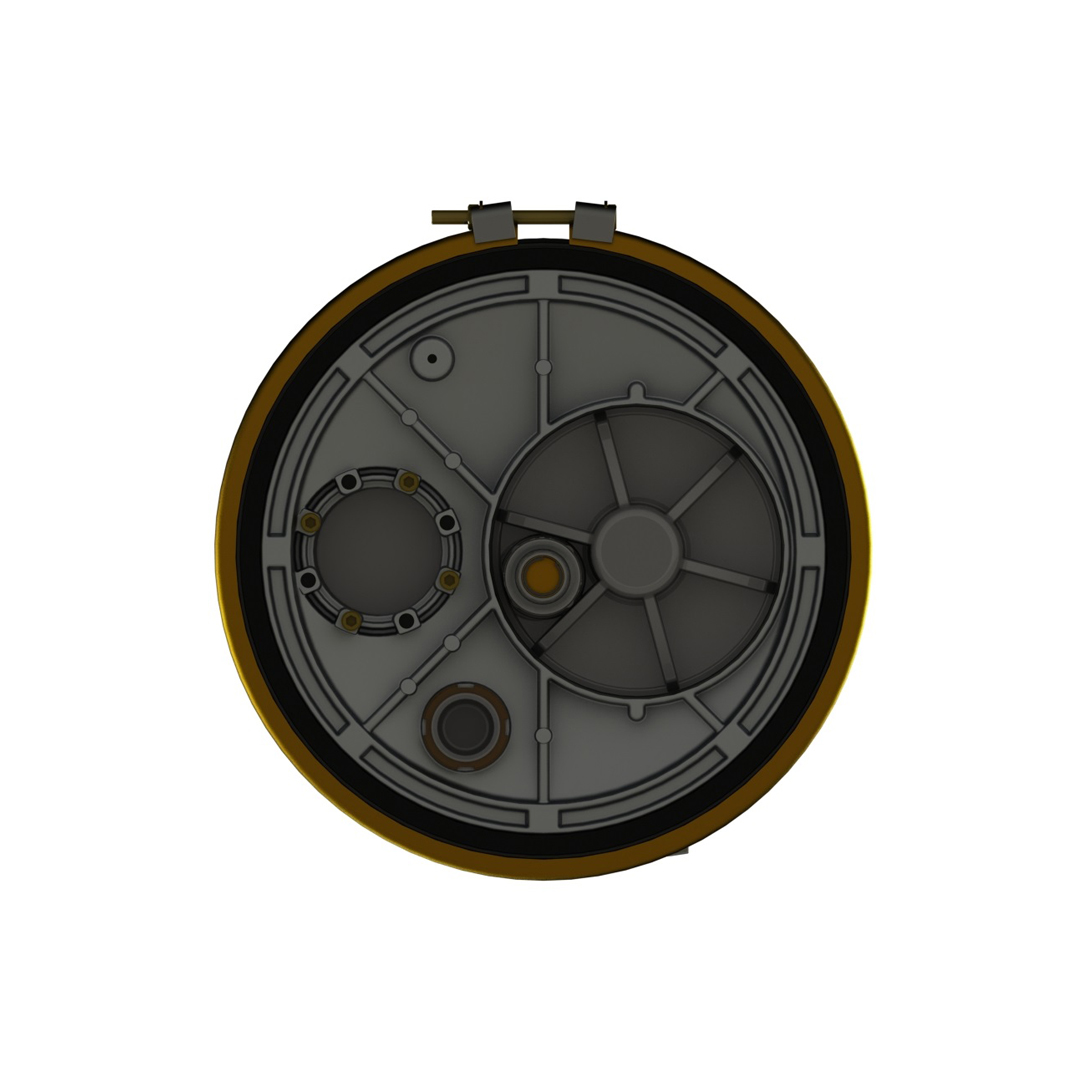

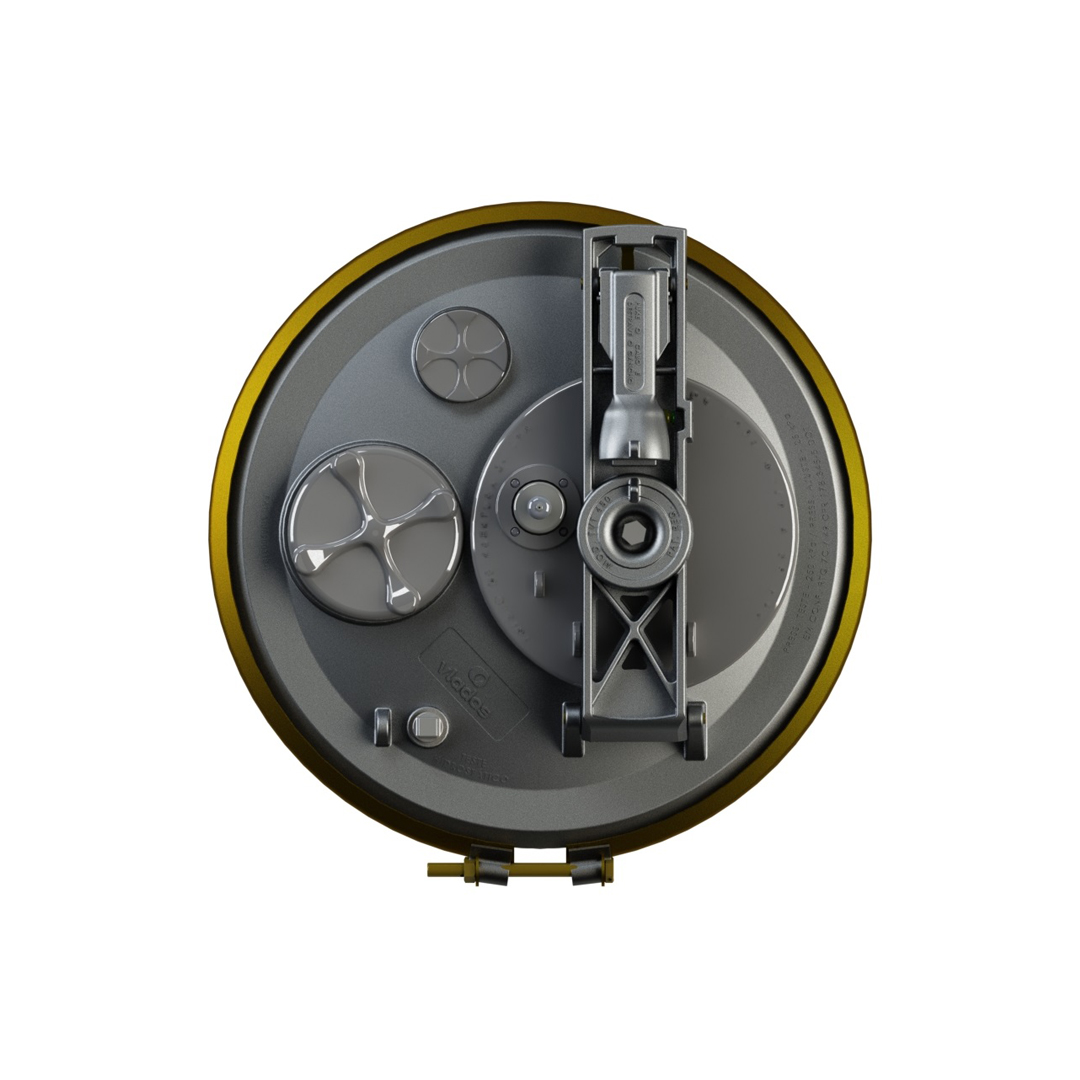

Tampa 500 FL S/Pn Flanges Fechadas
01.0008.002.0000

Descrição:

A Tampa 500 FL s/ PN Flanges Fechadas é utilizada no sistema Bottom Loading, permite acesso ao interior do tanque para realizar inspeção e atua como dispositivo de segurança equilibrando a pressão interna do tanque.

Diâmetro nominal

Ø 10 da sobretampa
Ø 20 da tampa

Pressão ajuste

Vácuo Pressão:
Pressão = 24 kPa (0,24 kgf/cm²)
Vácuo = -3,5 kPa (0,036 kgf/cm²) Máximo
Sobretampa:
Pressão = 30 kPa (0,31 kgf/cm²)

Requisitos de Instalação

- Furo no tanque de Ø 461,5mm.
- Friso de instalação tipo "L".

Regulam. técnicos

DOT 49 CFR 178.347-3
Anexo H - Port. Inmetro 134/2022

Compatibilidade

Conforme Portaria Inmetro 101/2009
Grupos: 2A - 2B - 2C - 2D - 2E -2F

Periódico

Verificação trimestral das vedações.
Lubrificação trimestral das linhas de ar.

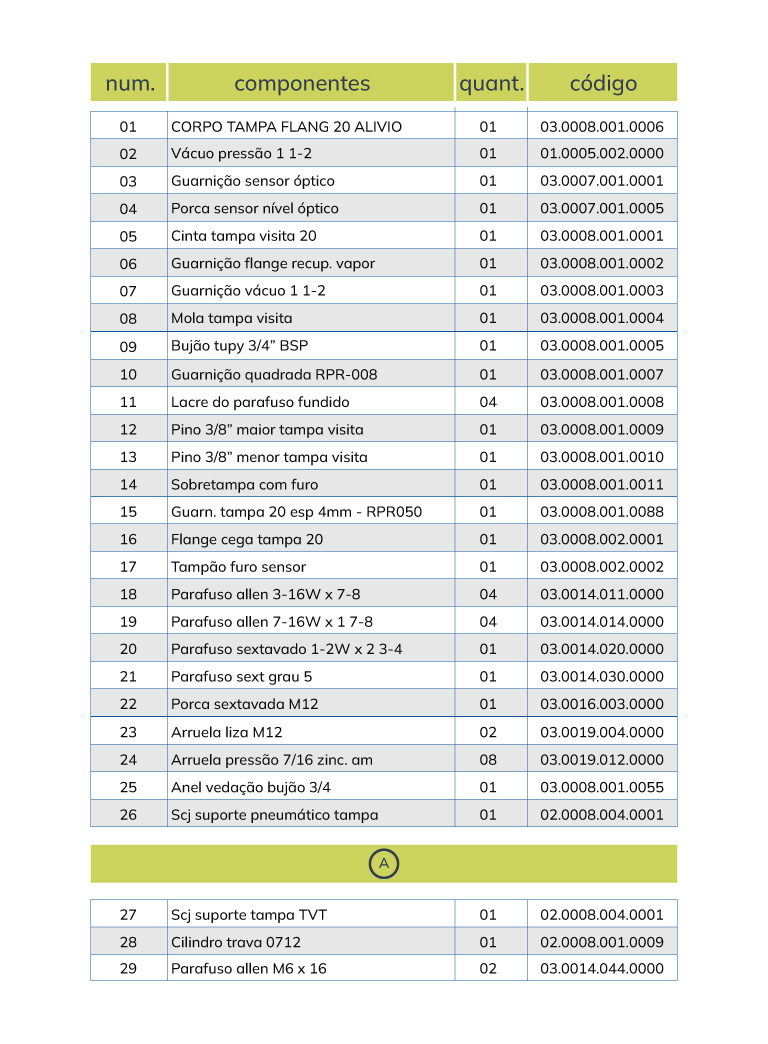

Reposição

Kit Vedação Tampa 20

02.0030.122.0000

Kit Gancho Tampa

02.0030.031.0000

Kit Vácuo Pressão 1.1/2"

02.0030.091.0000

Vedação

Guarnição Tampa 20 ESP 4MM

03.0008.001.0088

Guarnição Flange Recup. Vapor

03.0008.001.0002

Guarnição Vácuo 1.1/2"

03.0008.001.0003

Guarnição Quadrada (RPR 008)

03.0008.001.0007

Anel Vedação Bujão 3/4"

03.0008.001.0055

Manual do Produto

Ficha Técnica

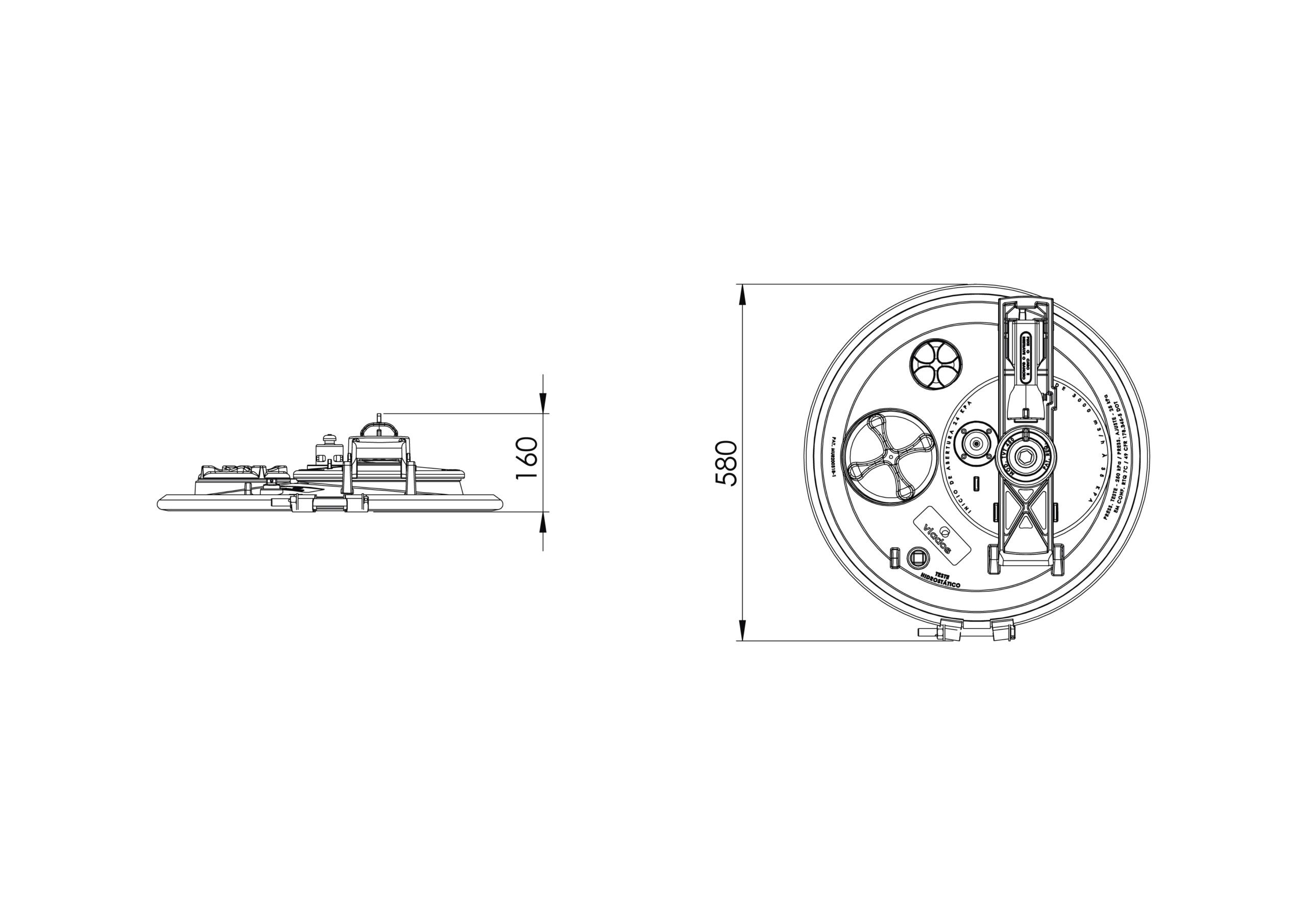

Dimensões
