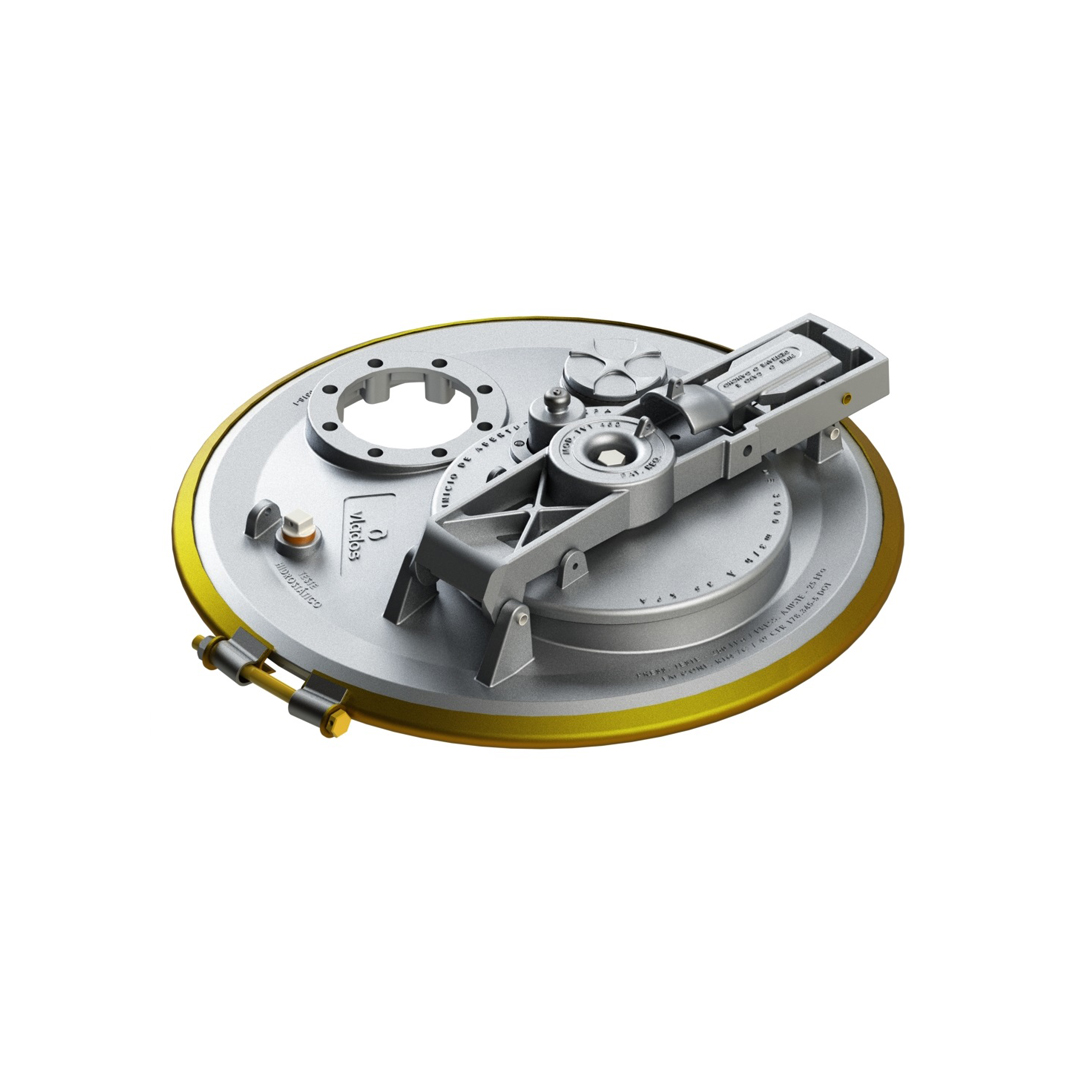

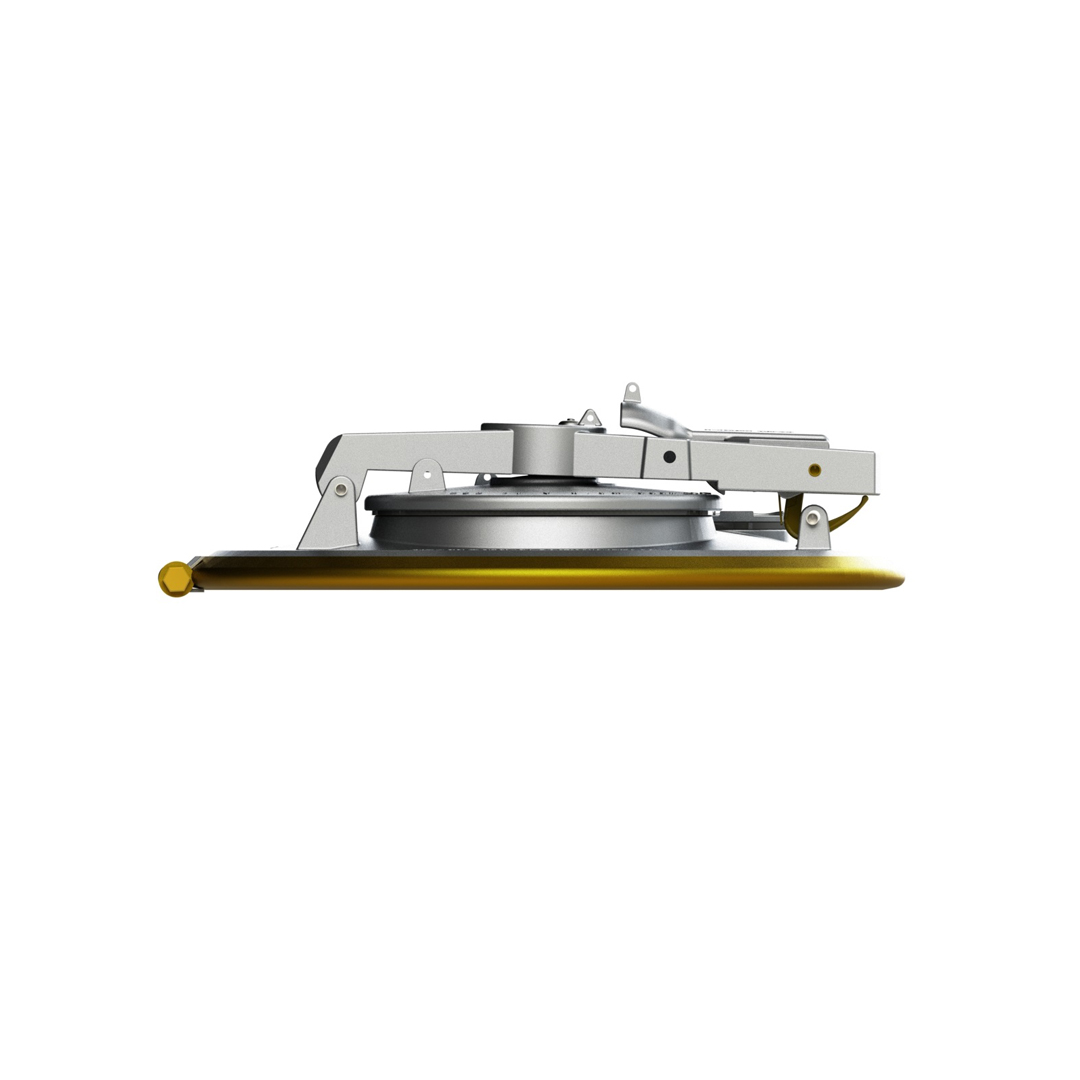

Tampa 500 FL S/Pn S/FLang Rec C/ Tampao Sensor
01.0008.014.0000

Descrição:

A Tampa 20 Flang s/Flange Vapor é utilizada no sistema bottom loading, permite acesso para inspeção no interior do tanque e atua como dispositivo de segurança equilibrando a pressão interna do tanque.

Diâmetro nominal

Ø 10 da sobretampa
Ø 20 da tampa

Vazão trabalho

3000 m³/h a 35 kPa

Pressão trabalho

-3,5 a 30 kPa

Pressão de teste

250 kPa a cada 3 meses

Requisitos de Instalação

Friso de instalação tipo "L".

Regulamentos técnicos

DOT 49 CFR 178.347-3
Anexo H - Port. Inmetro 134/2022

Compatibilidade

Conforme Portaria Inmetro 101/2009
Grupos: 2A - 2B - 2C - 2D - 2E -2F

Periódico

Verificação trimestral das vedações.
Lubrificação trimestral das linhas de ar.

Reposição

CV Veda Tampa Lisa GUA RPR050

02.0030.122.0000

Cj Vacuo Pressão 1.1/2"

02.0030.091.0000

Vedação

Guarnição Sensor Óptico

03.0007.001.0001

Guarn Tampa 20 Esp 4mm RPR050

03.0008.001.0088

Guarnição Vácuo 1 1/2

03.0008.001.0003

Guarnição Quadrada RPR008

03.0008.001.0007

Anel Vedação Bujão

03.0008.001.0055

Manual do Produto

Ficha Técnica

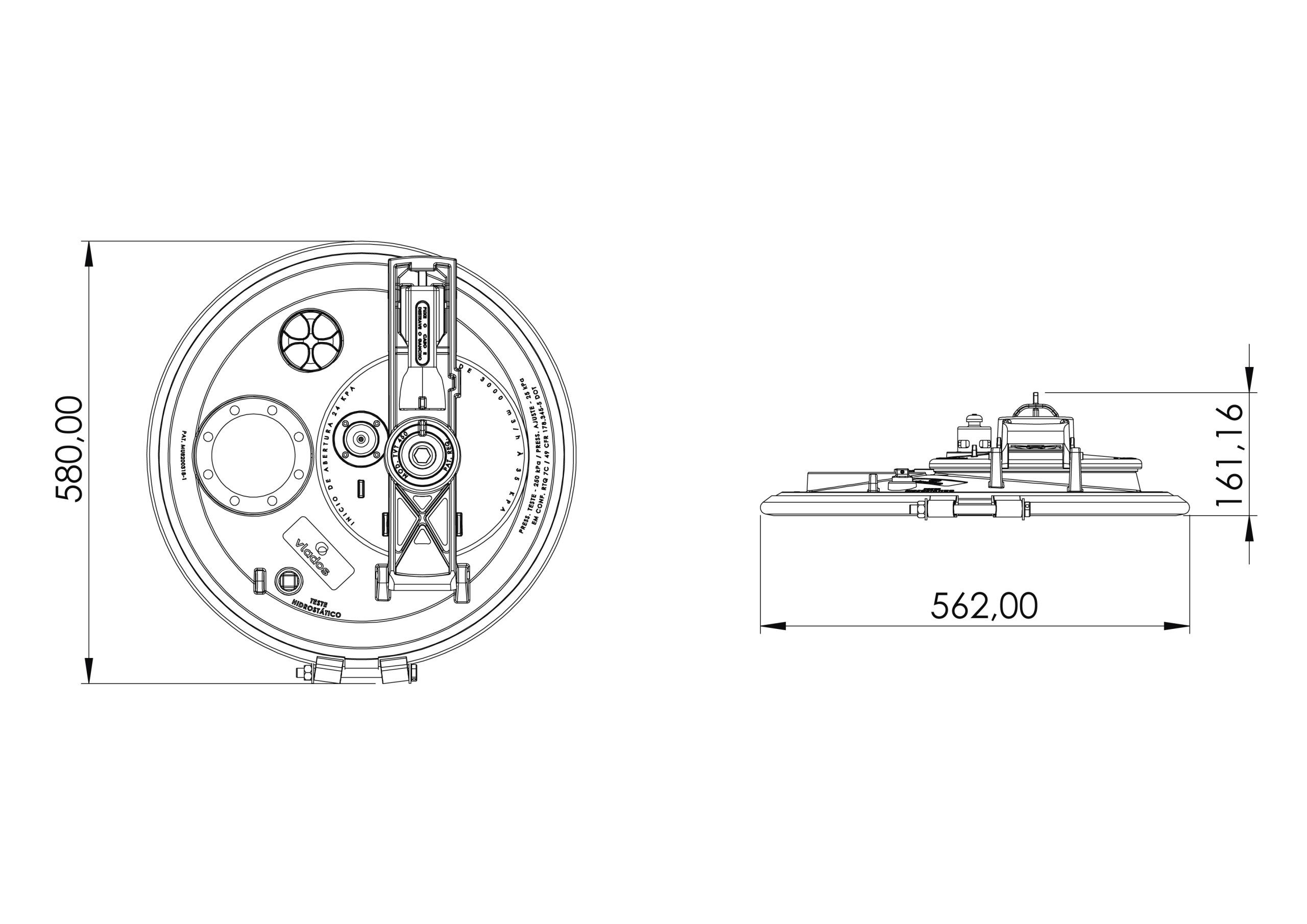

Dimensões
