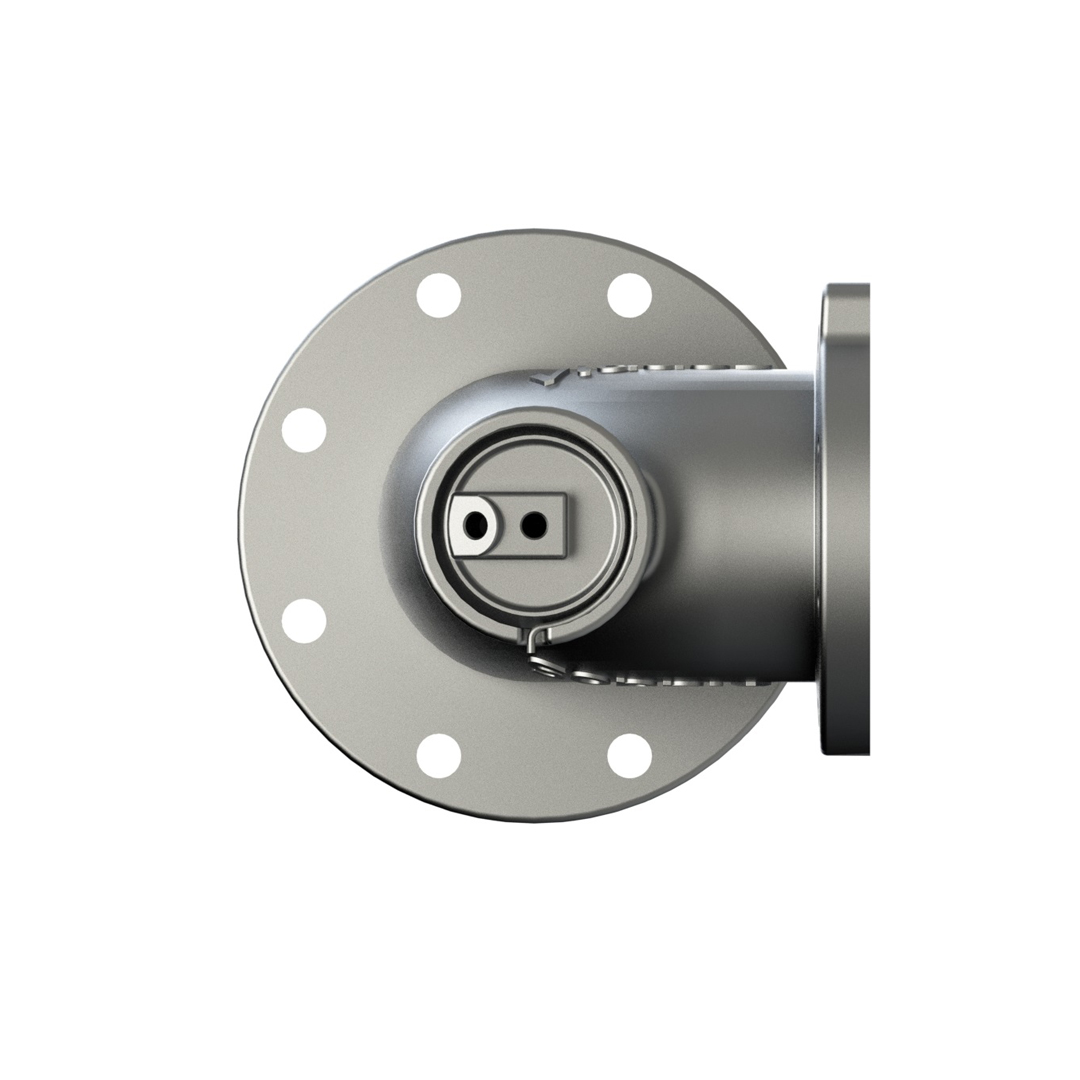

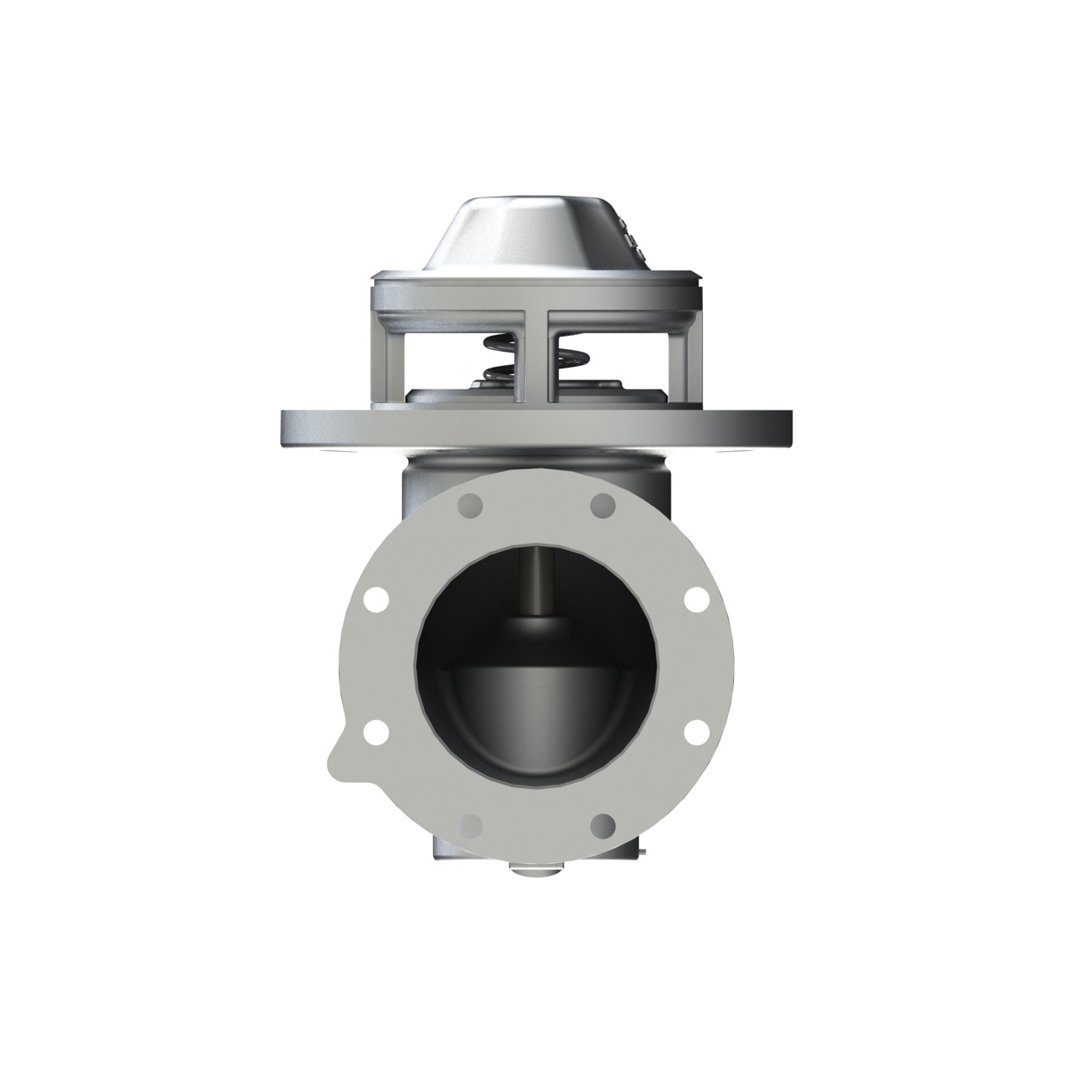

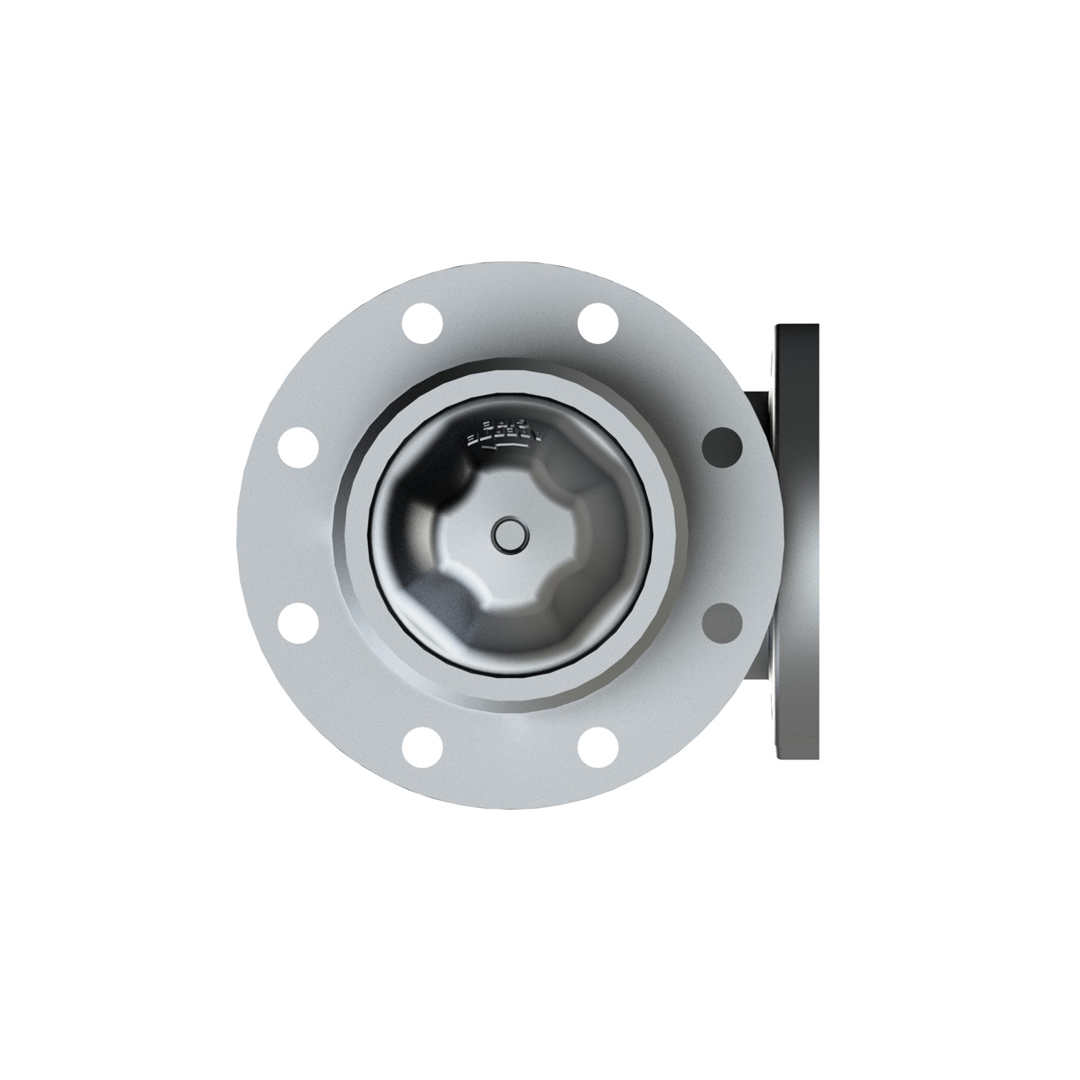

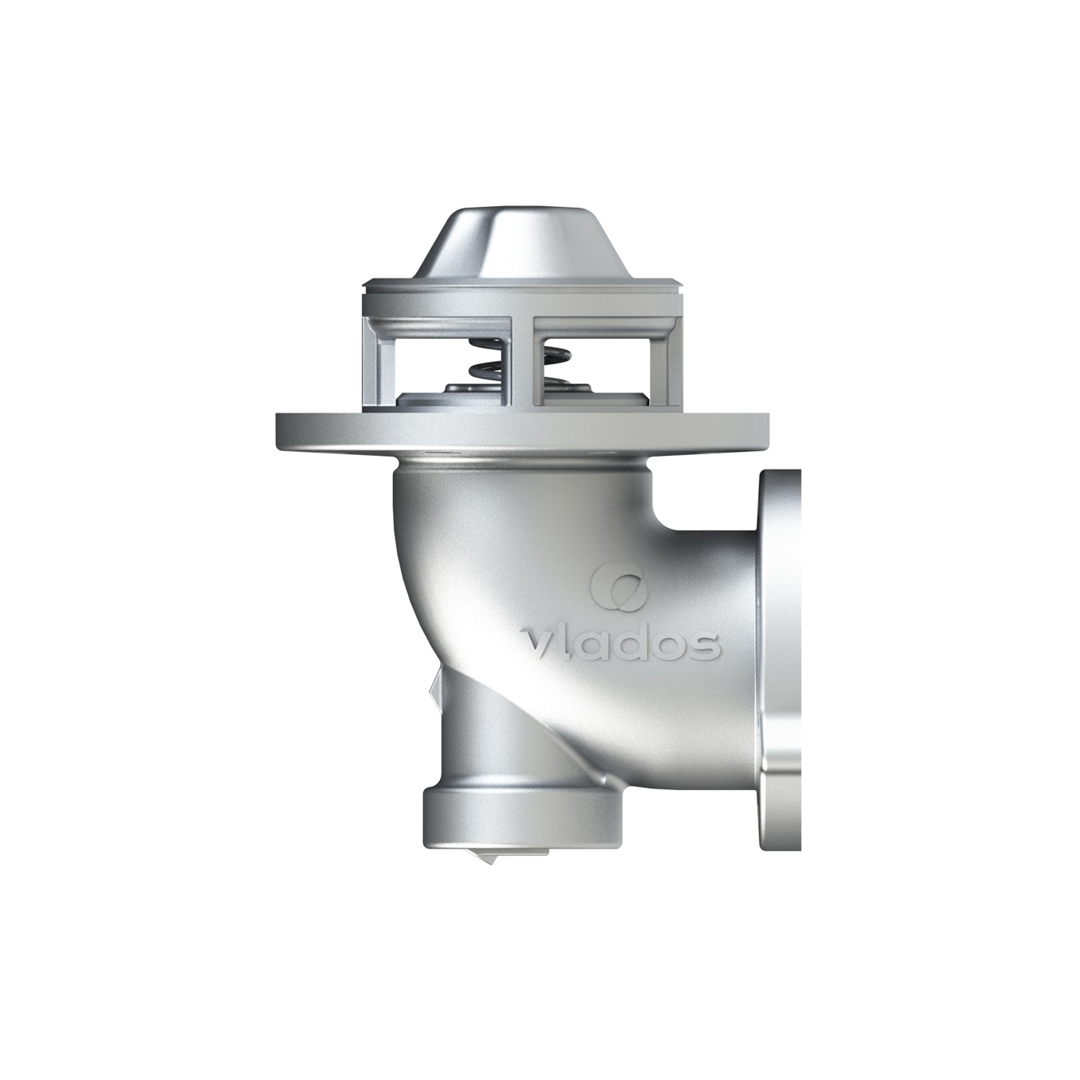

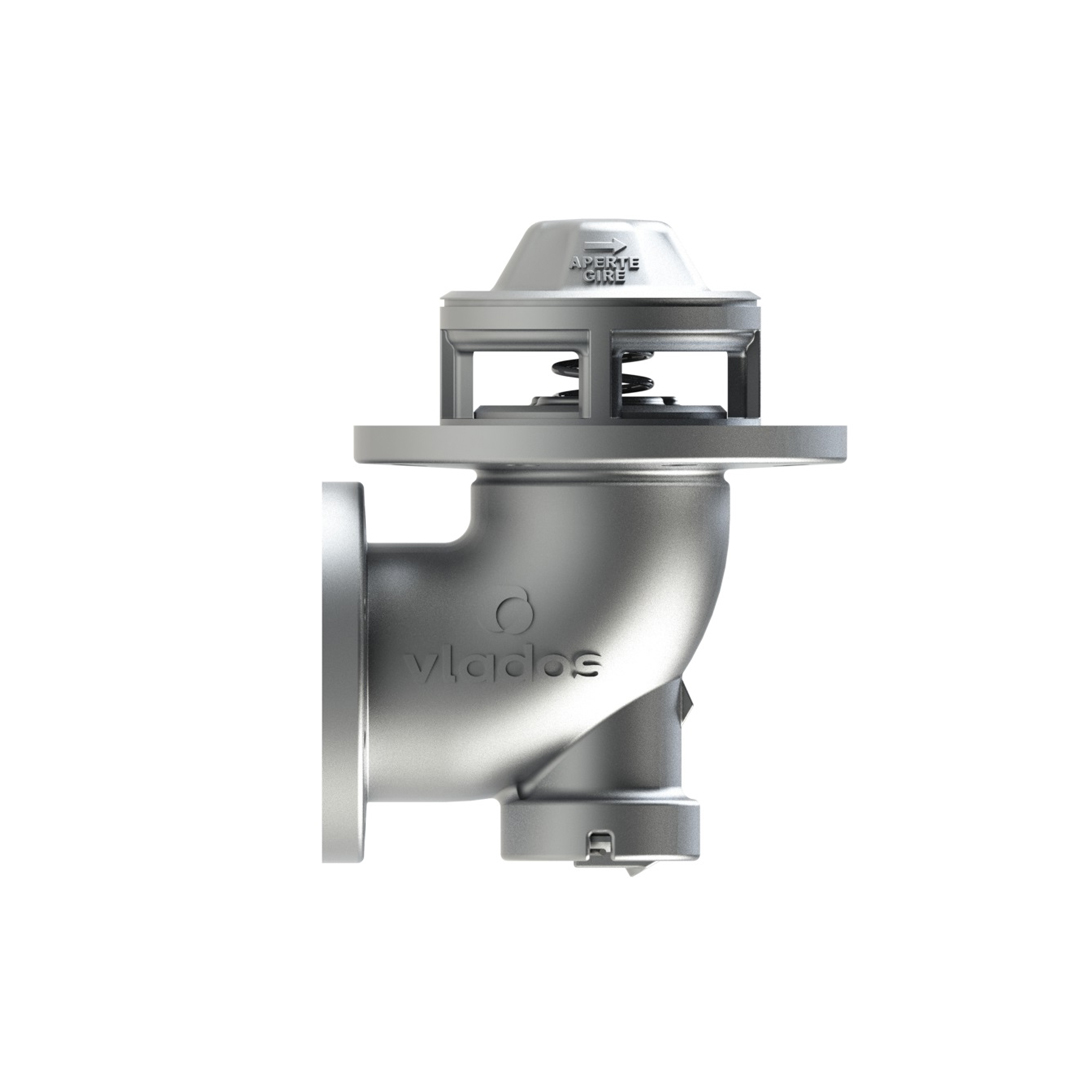

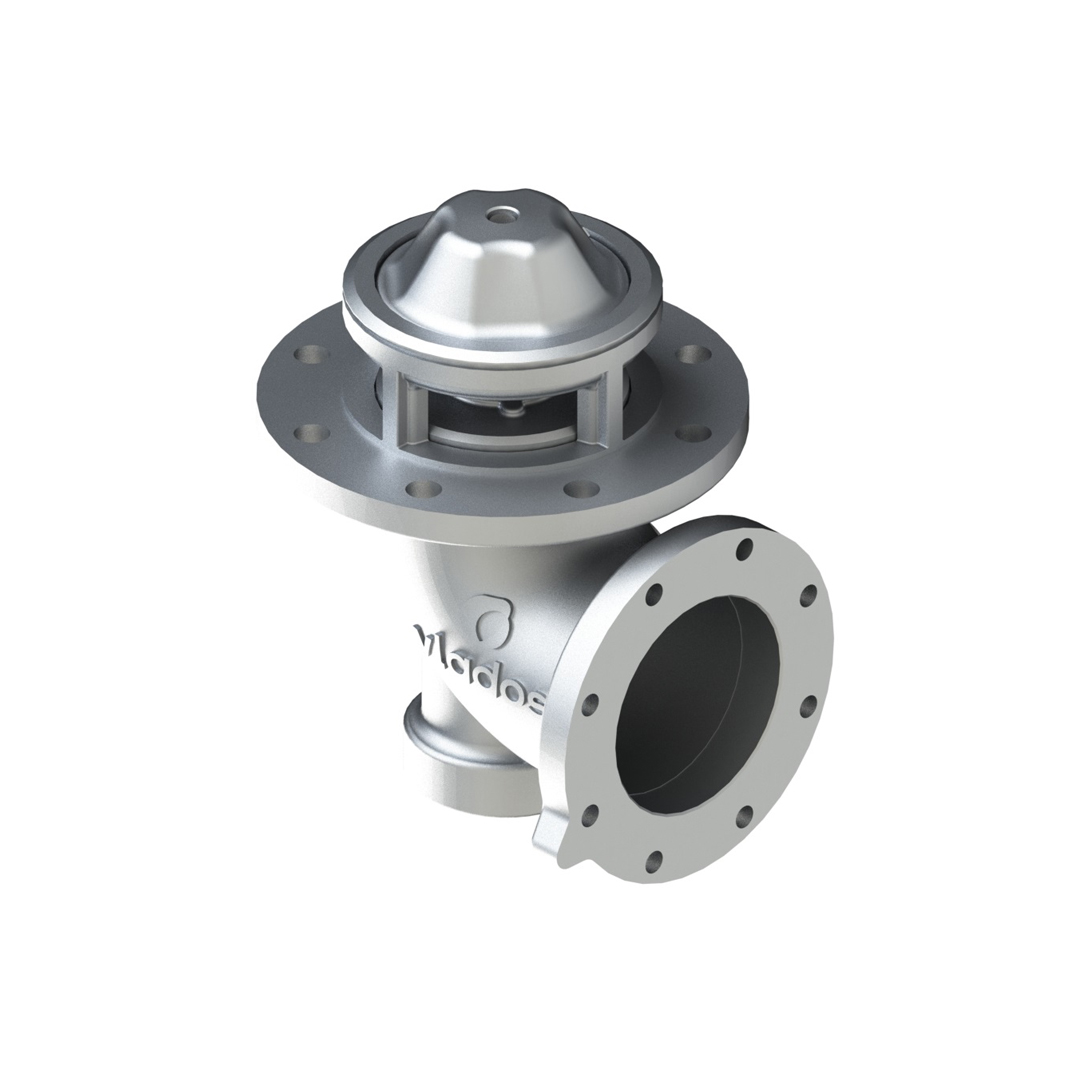

A válvula de fundo pneumática é um dispositivo que fica localizado no fundo do tanque, tem a função de reter e liberar o produto na carga e descarga através do sistema pneumático. Promove a segurança em caso de acidentes através de um ponto de ruptura.
Diâmetro nominal
4"Vazão trabalho
136 m³/hPressão trabalho
24 kPa (0,24 kgf/cm²)Pressão teste
Baixa: 30 a 40 kPaRequisitos de Instalação
- Sistema bottom loadingRegulamentos técnicos
Anexo H - Port. Inmetro 134/22Compatibilidade
Conforme portaria Inmetro 101/2009Periódico
Verificação trimestral das vedaçõesReposição
Kit Vedação Interno Pnemática 0212
02.0030.136.0000Kit Vedação Externo Pneumática
02.0030.101.0000Vedação
Anel oring 2110 Buna
03.0013.048.0000Guarnição 5mm
03.0001.001.0015Gaxeta buna 59,6 x 48,5 x 6mm
03.0003.002.0002Anel oring 2148 buna
03.0013.044.0000Gaxeta Viton 21,7 x 16,2 x 3,3mm
03.0003.002.0018
