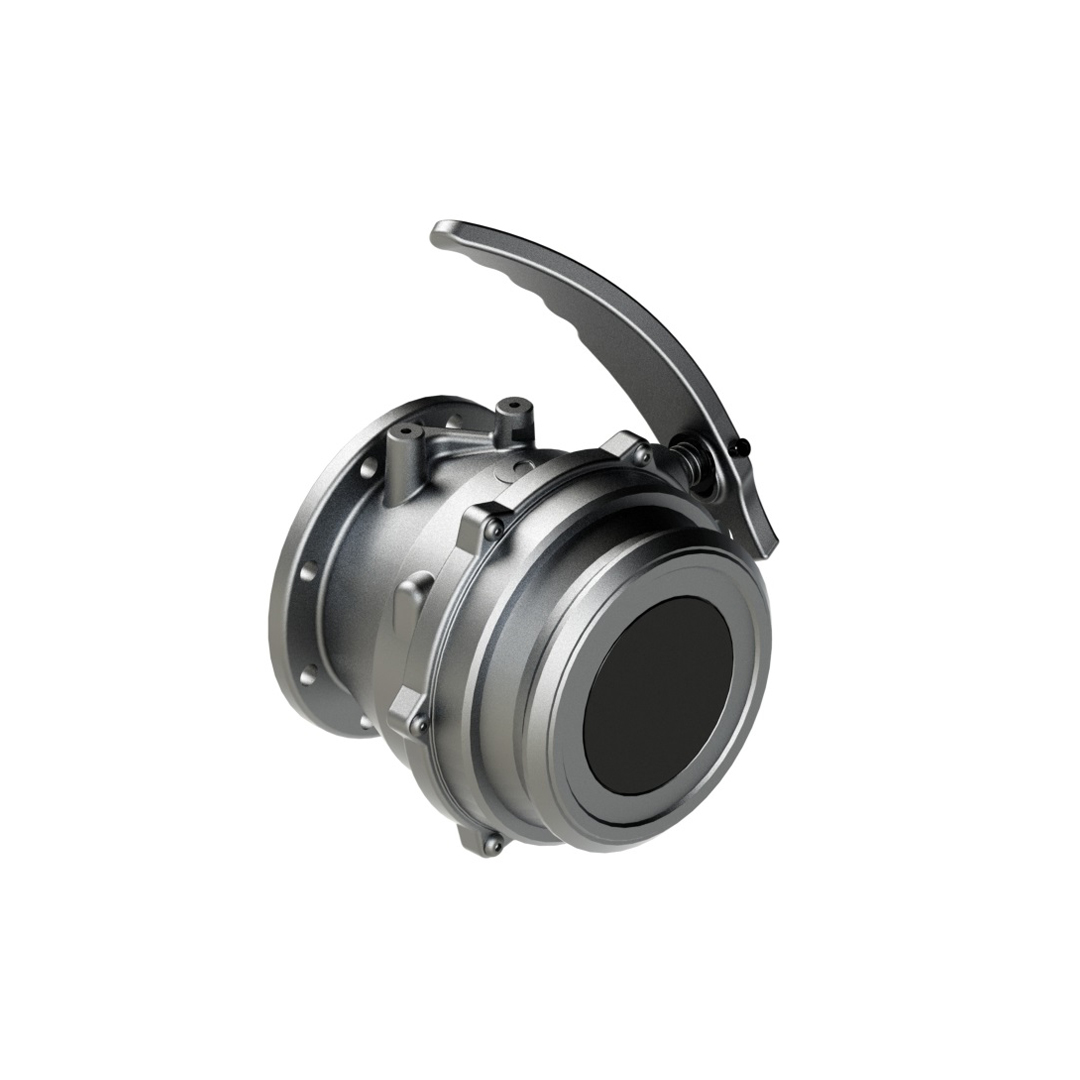

01.0002.012.0000 Engate Válvulado API Bi sem Tampa 3

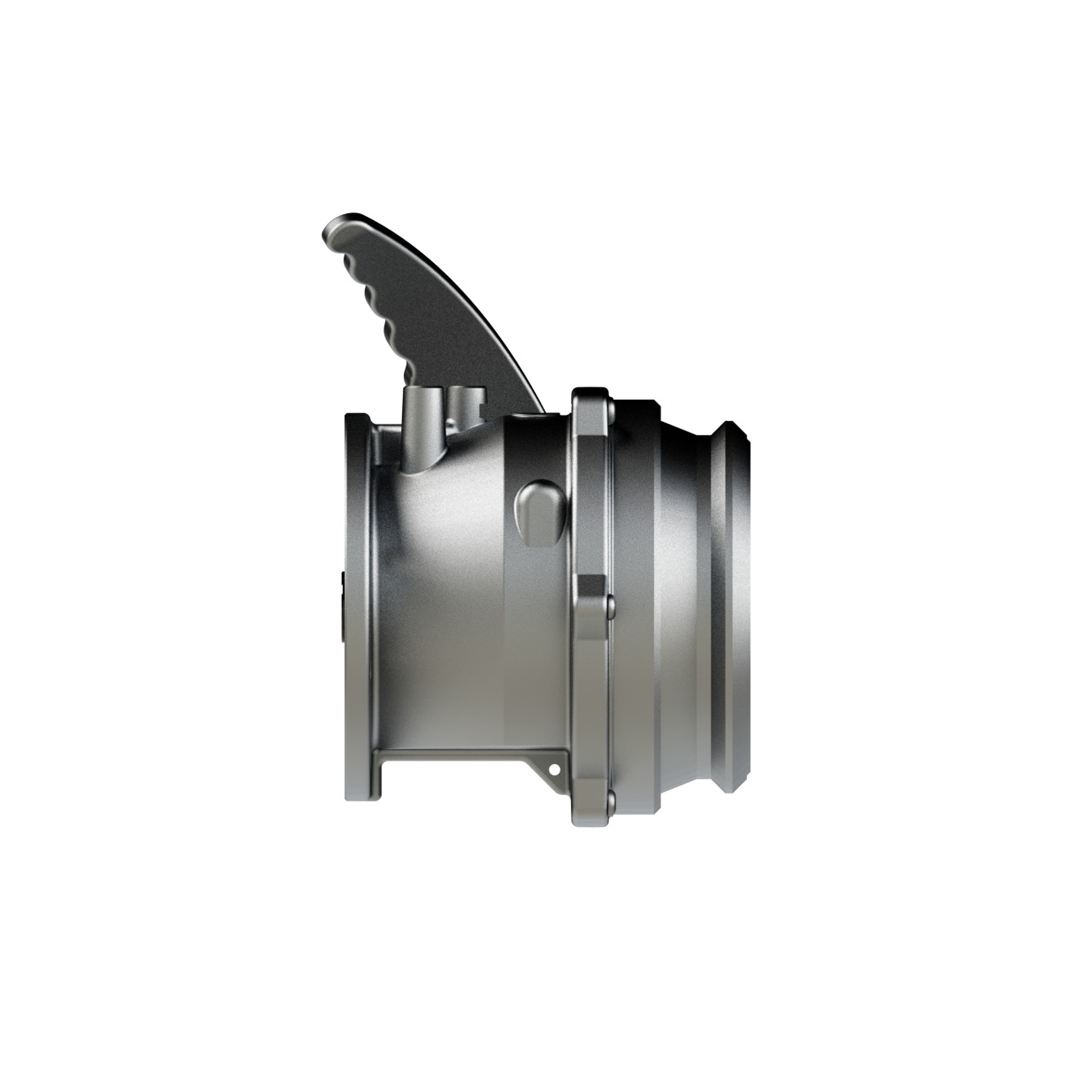

01.0002.012.0000 Engate Válvulado API Bi sem Tampa 2

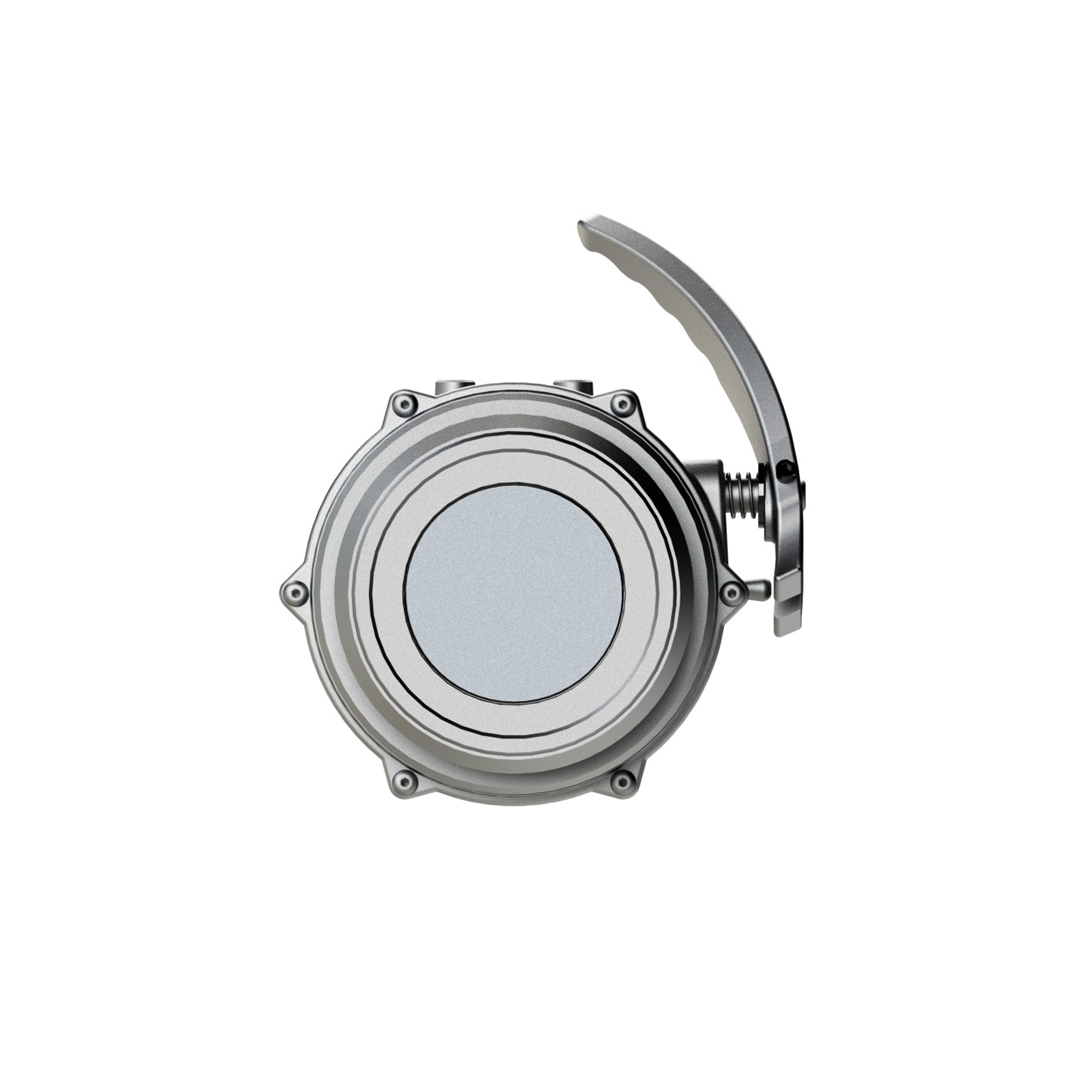

01.0002.012.0000 Engate Válvulado API Bi sem Tampa 1

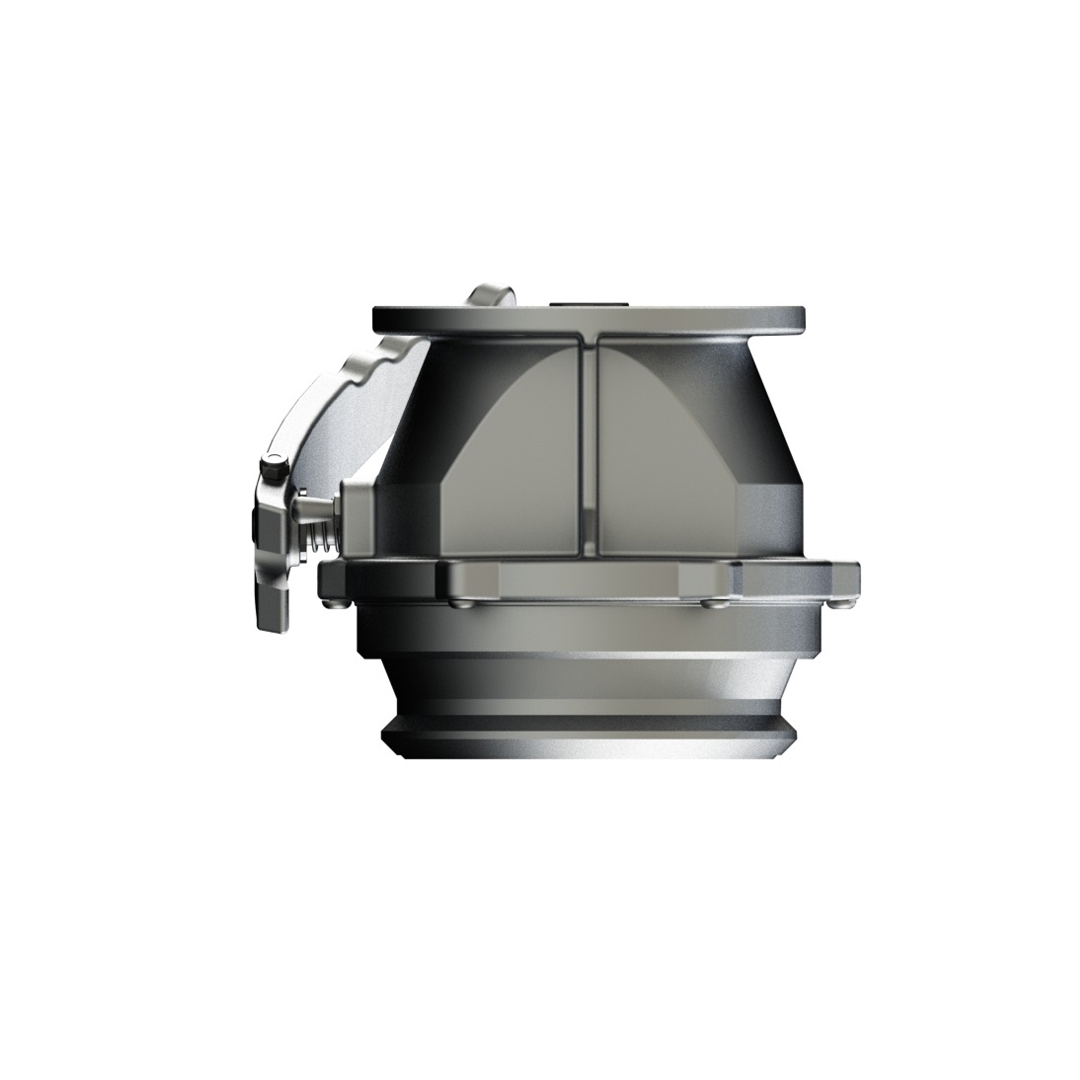

01.0002.012.0000 Engate Válvulado API Bi sem Tampa 6

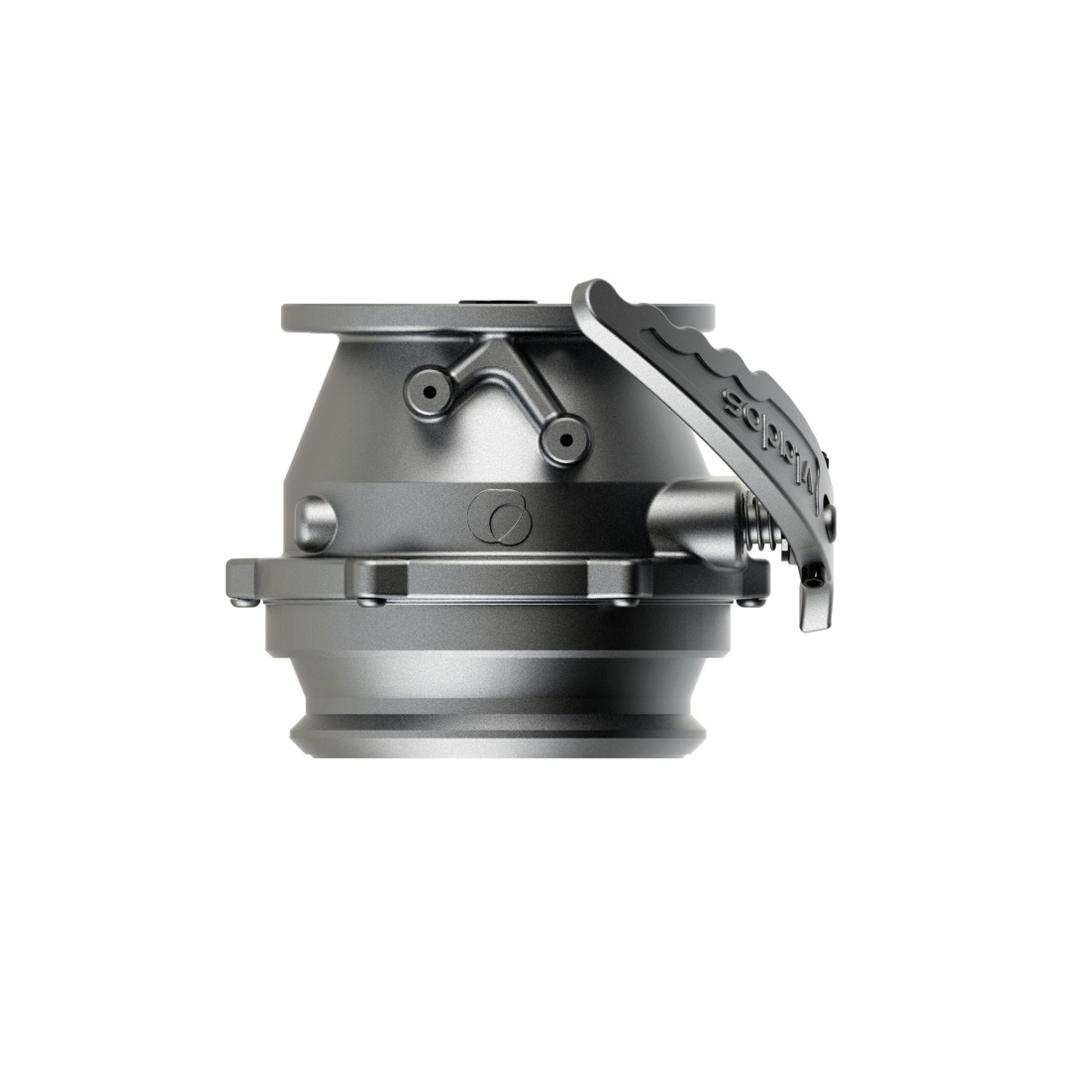

01.0002.012.0000 Engate Válvulado API Bi sem Tampa 5

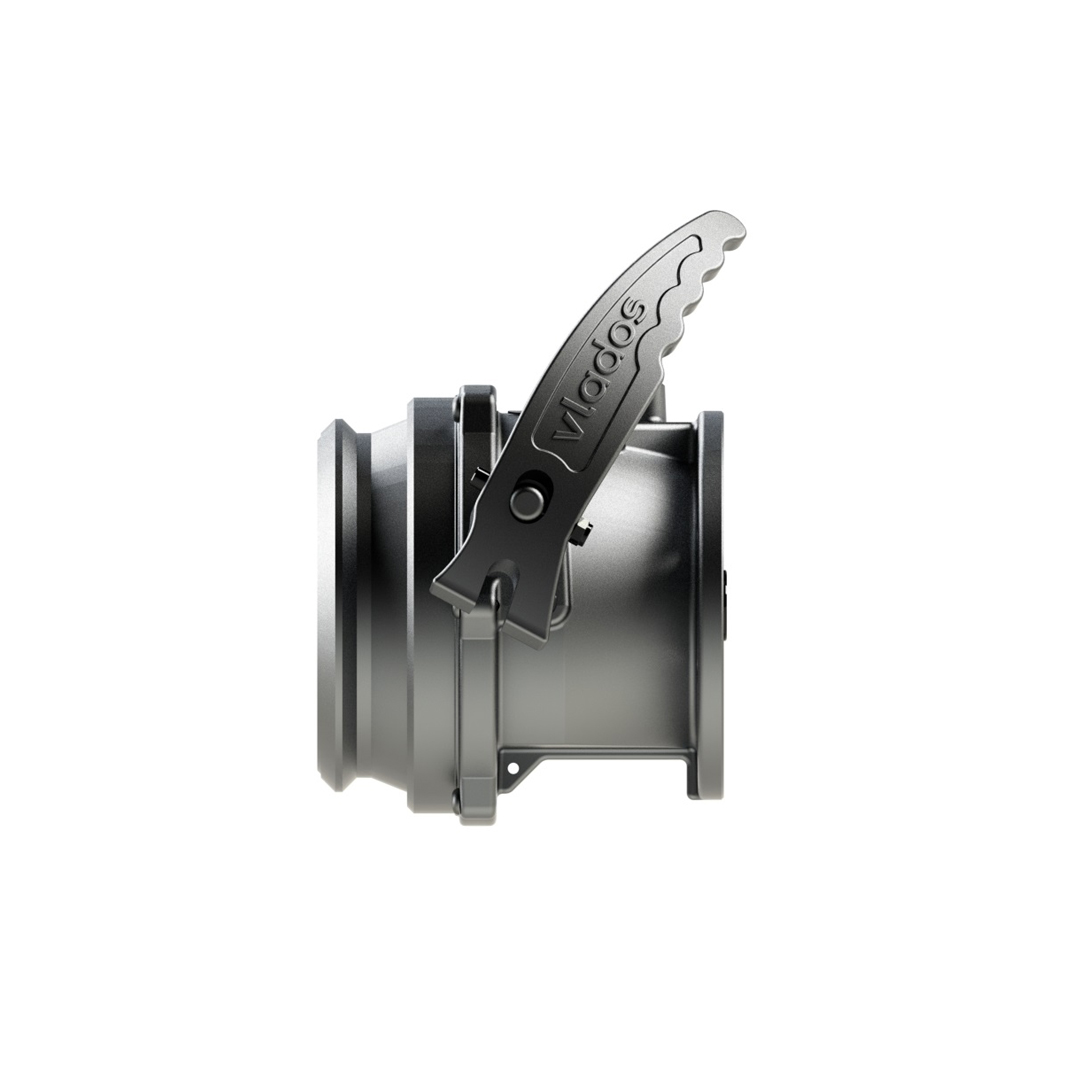

01.0002.012.0000 Engate Válvulado API Bi sem Tampa 4

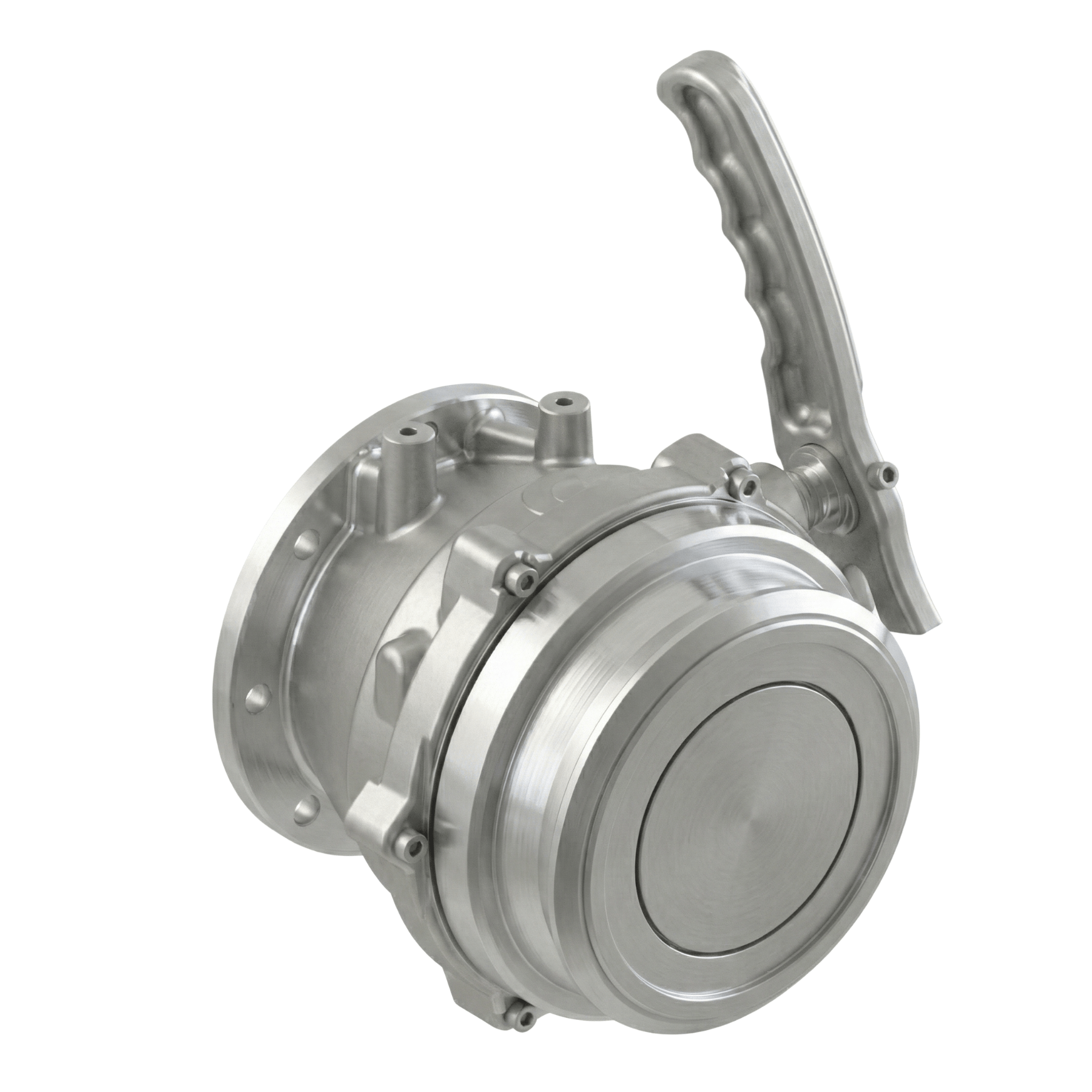

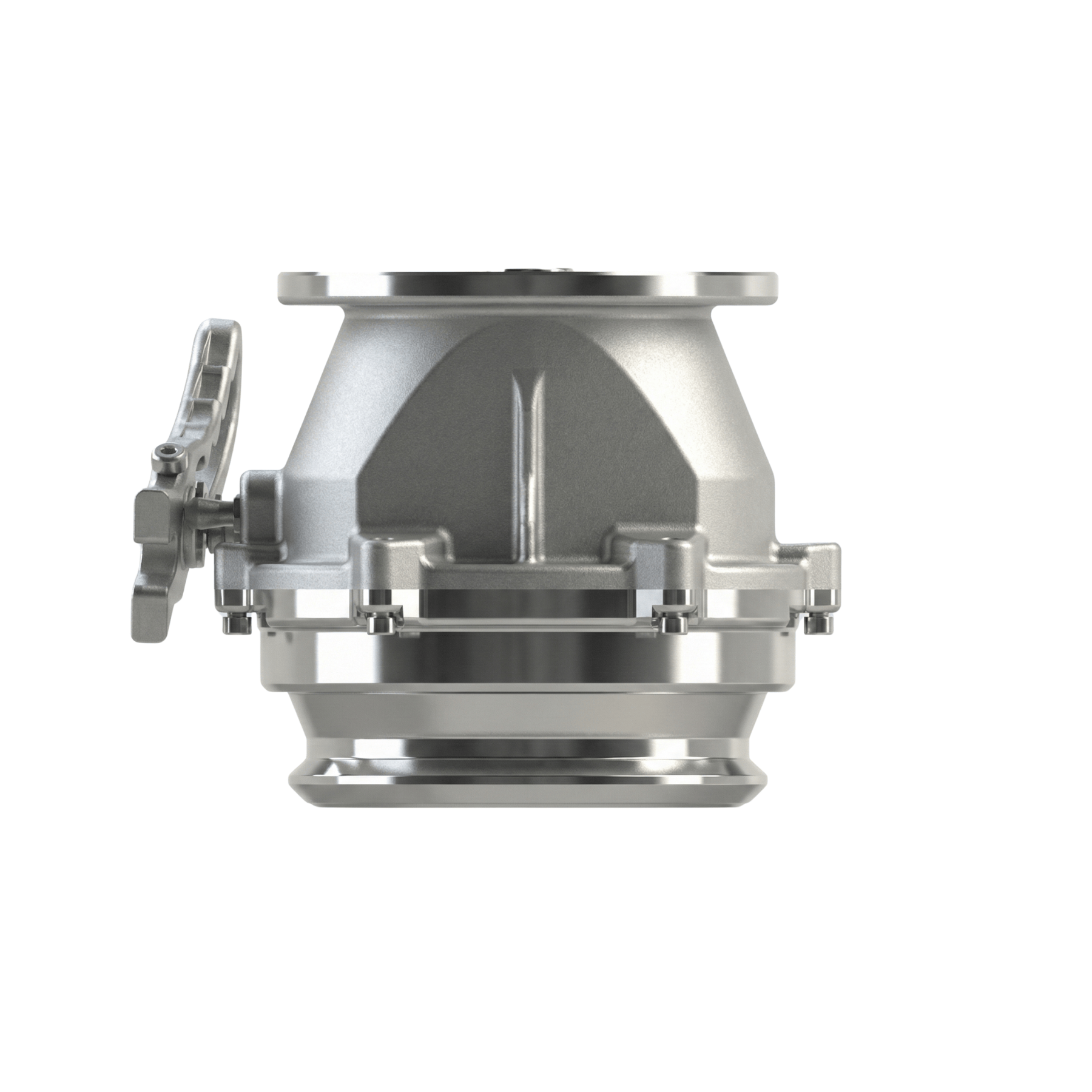

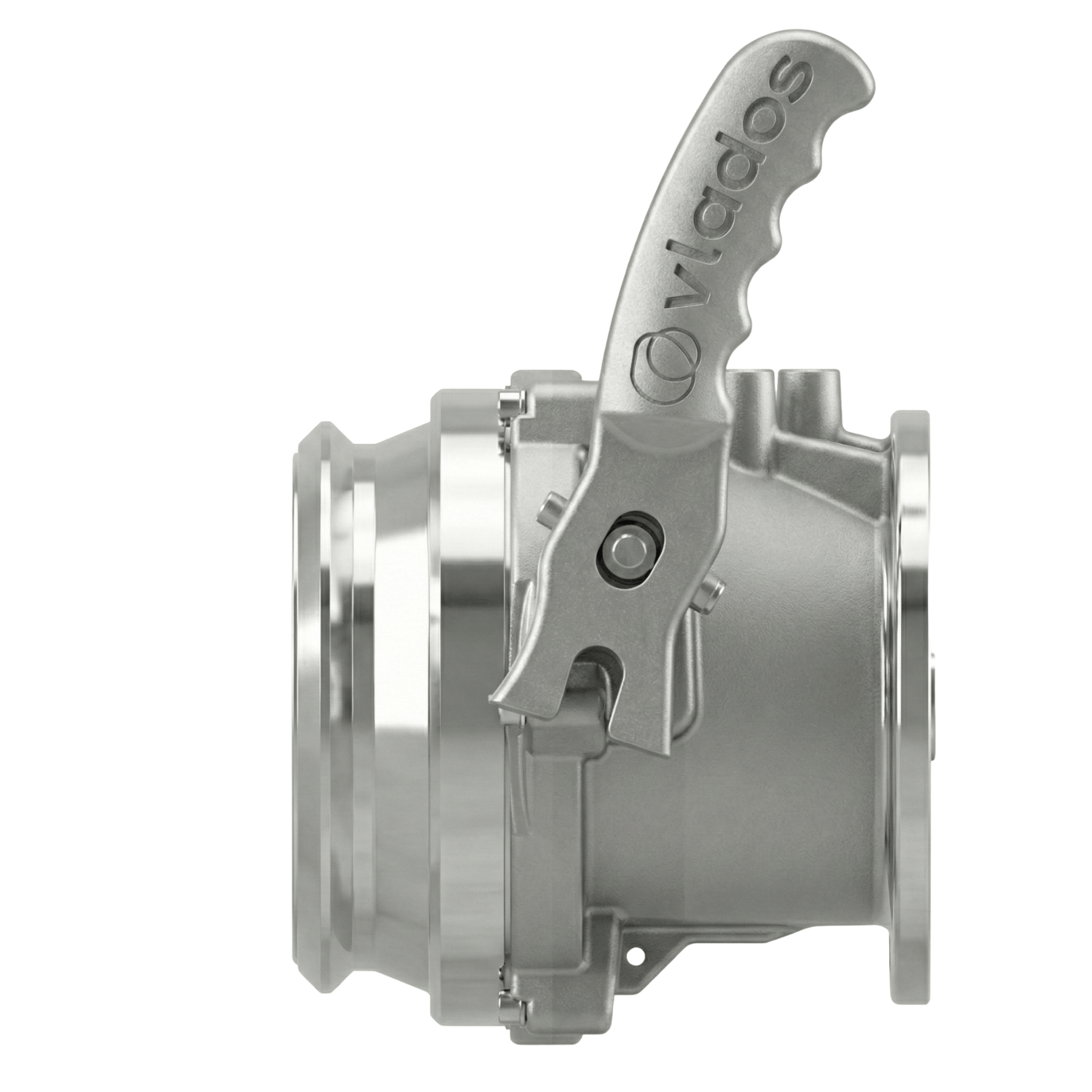

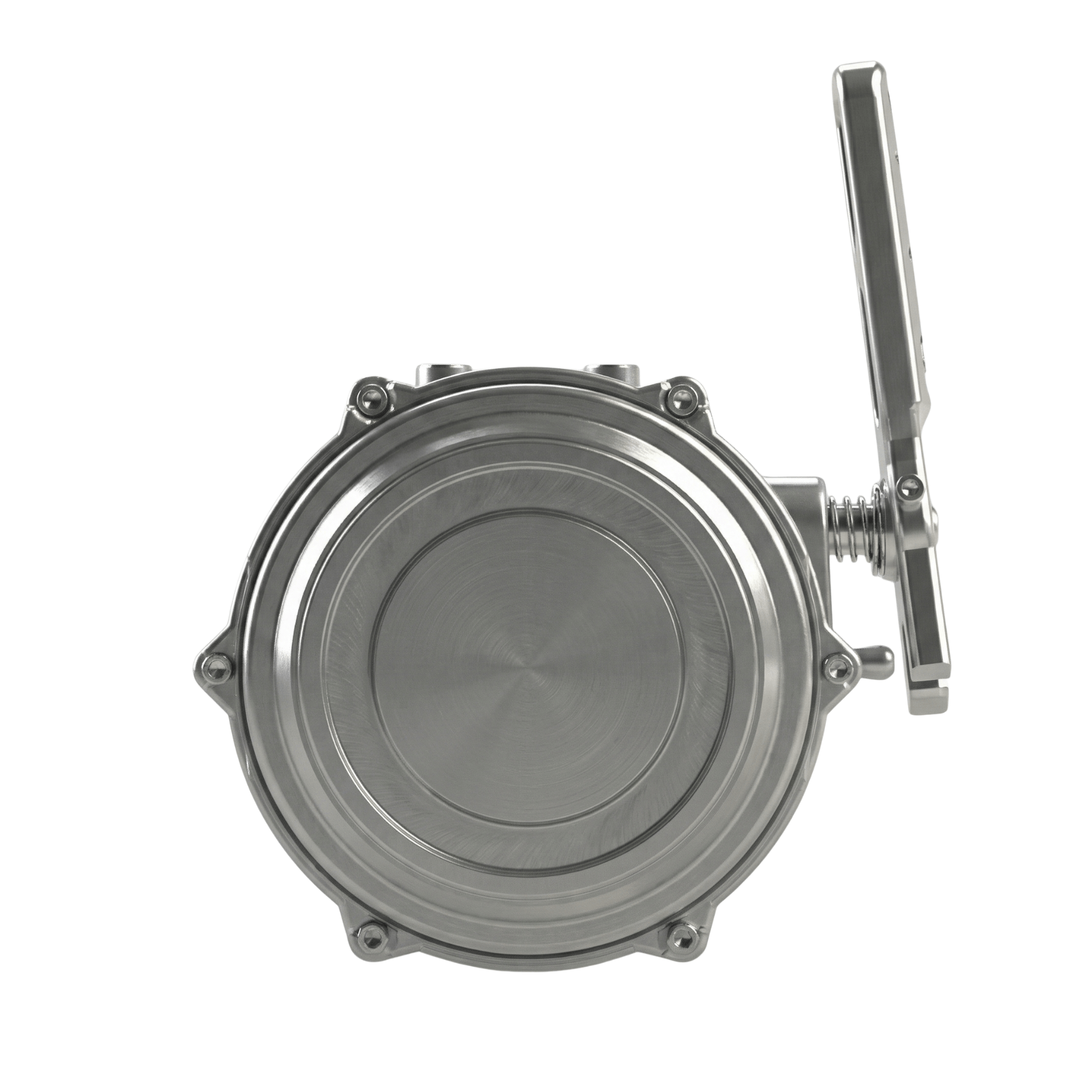

Engate Valvulado API sem Tampa
01.0002.012.0000

Descrição:

O engate valvulado API é uma válvula de carregamento e descarregamento no sistema Bottom Loading, que tem a função de promover uma conexão rápida e segura entre o caminhão tanque e a base de carregamento ou o posto de descarregamento.

Diâmetro nominal

Vazão trabalho

136 m³ / h

Pressão trabalho

24 kPa (0,24 kgf / cm²)

Pressão teste

Baixa: 30 a 40 kPa
Alta: mínimo 250 kPa

Regulamentos técnicos

- API 1004
- Anexo H - Port. Inmetro 134/22
- DOT 49CFR 178

Compatibilidade

Conforme Portaria Inmetro - 101/2009
Grupos: 2A - 2B - 2C - 2D - 2E - 2F

Periódico

Verificação trimestral das vedações.

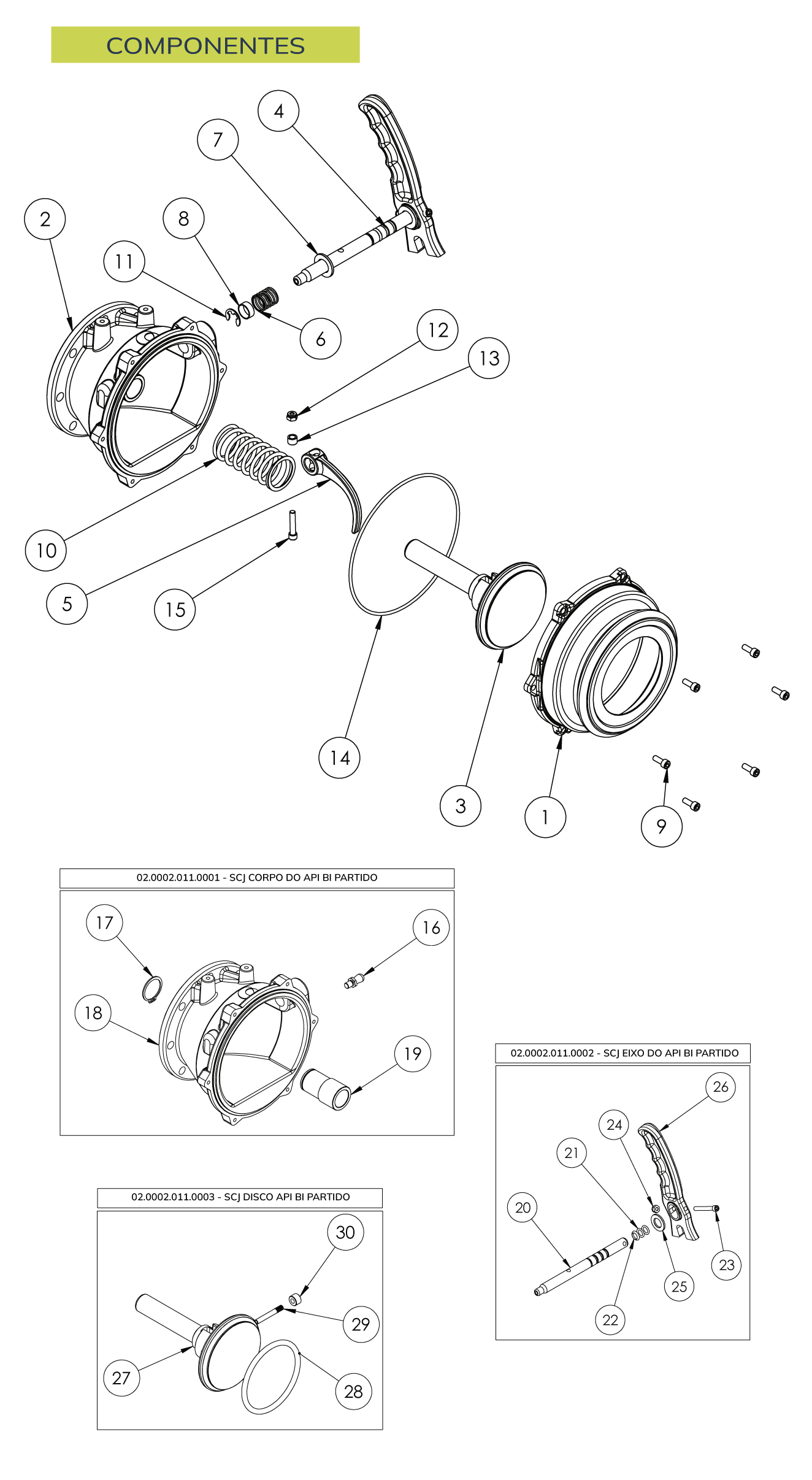

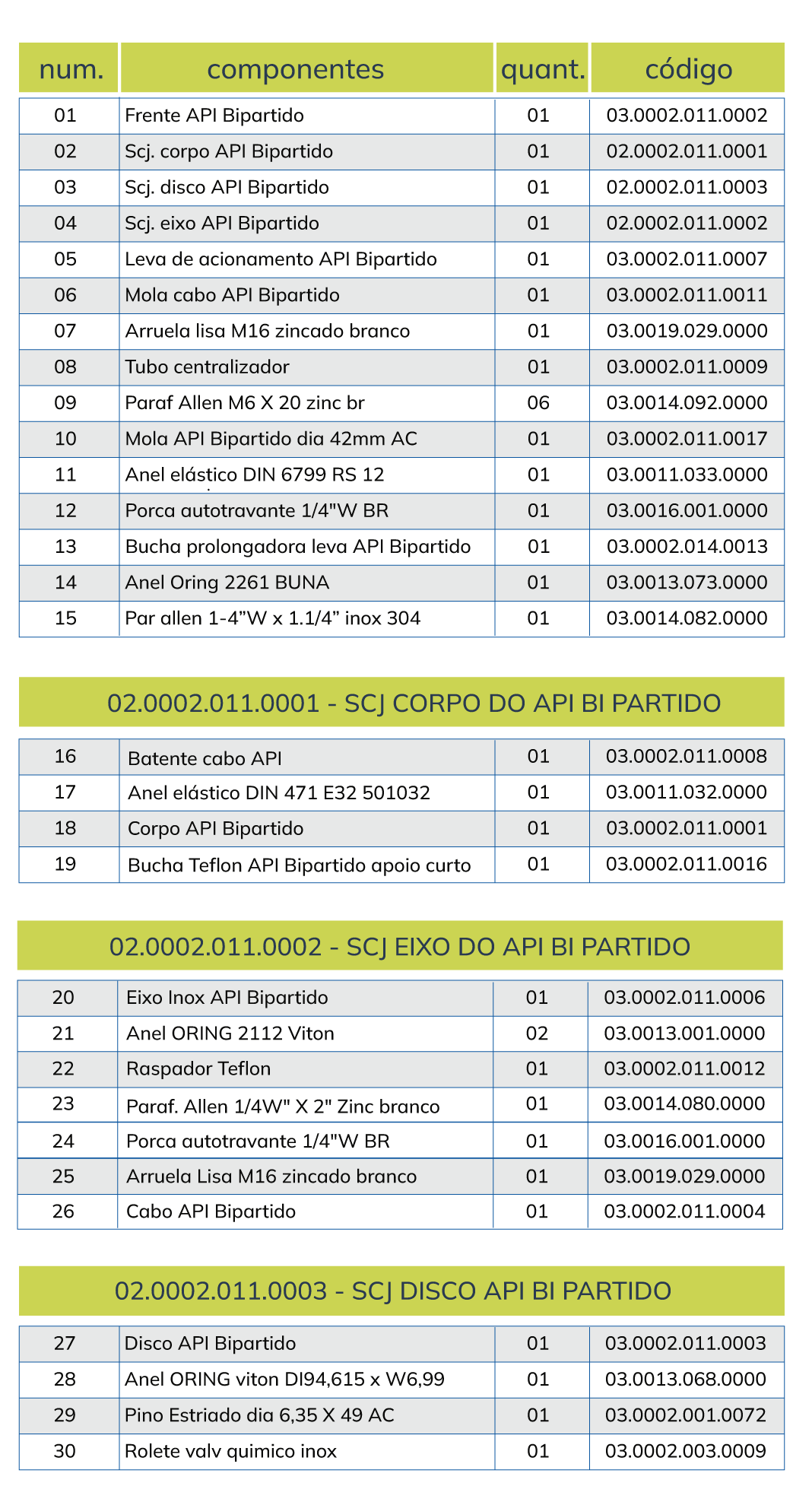

Reposição

Guarnição Flange Menor

03.0003.001.0060

Kit Reparo Eixo API Bipartido

02.0002.011.0002

Vedação

Anel Oring 2262 Buna

03.0013.073.0000

Anel Oring 2112 Viton

03.0013.001.0000

Anel Oring Viton DI 94,615 x W 6,99

03.0013.068.0000

Manual do Produto

Ficha Técnica

Engate Valvulado API sem Tampa
01.0002.012.0000

Descrição:

Dimensões
