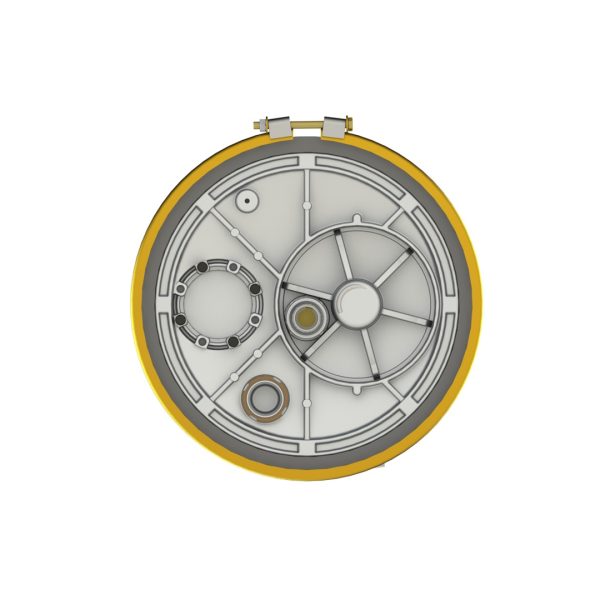

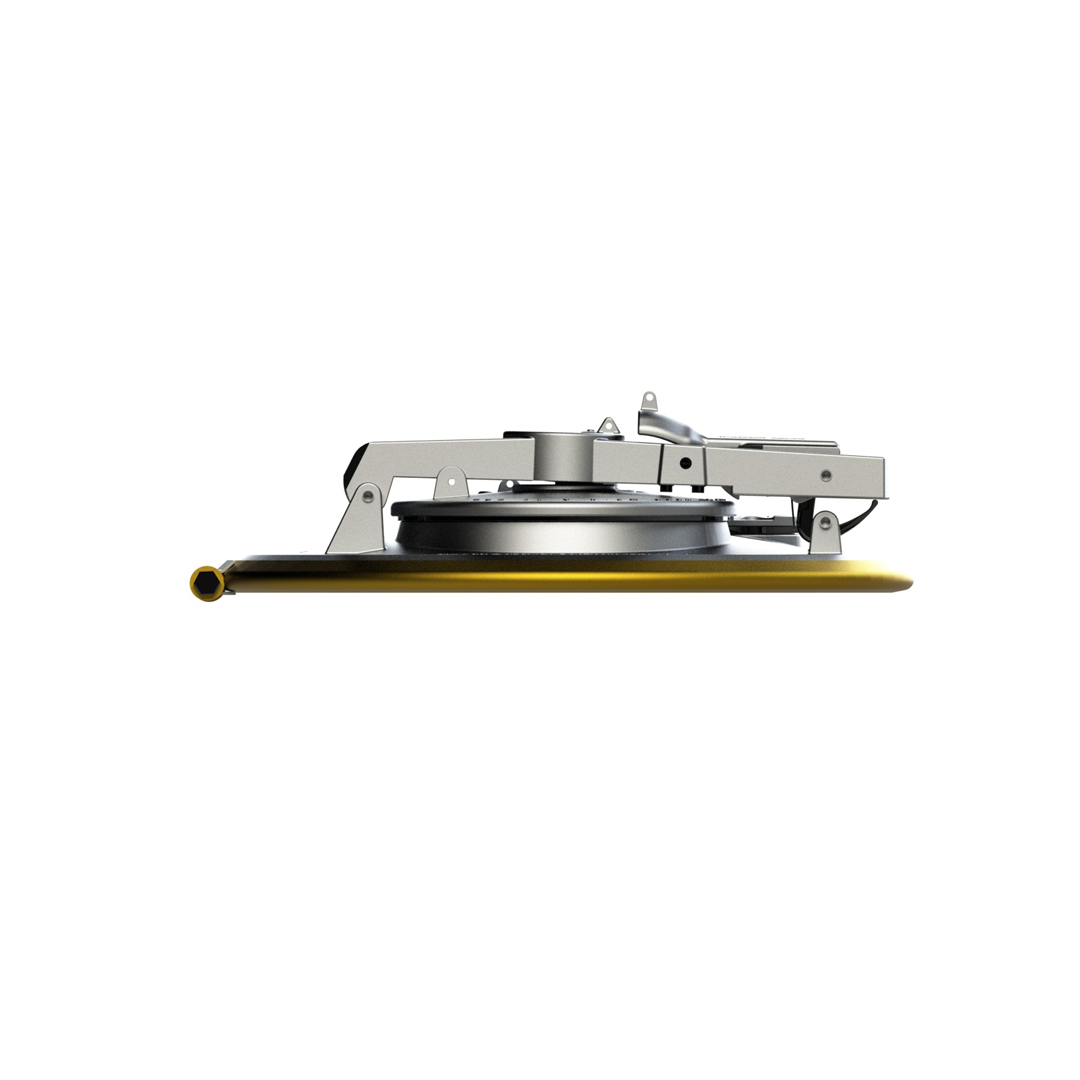

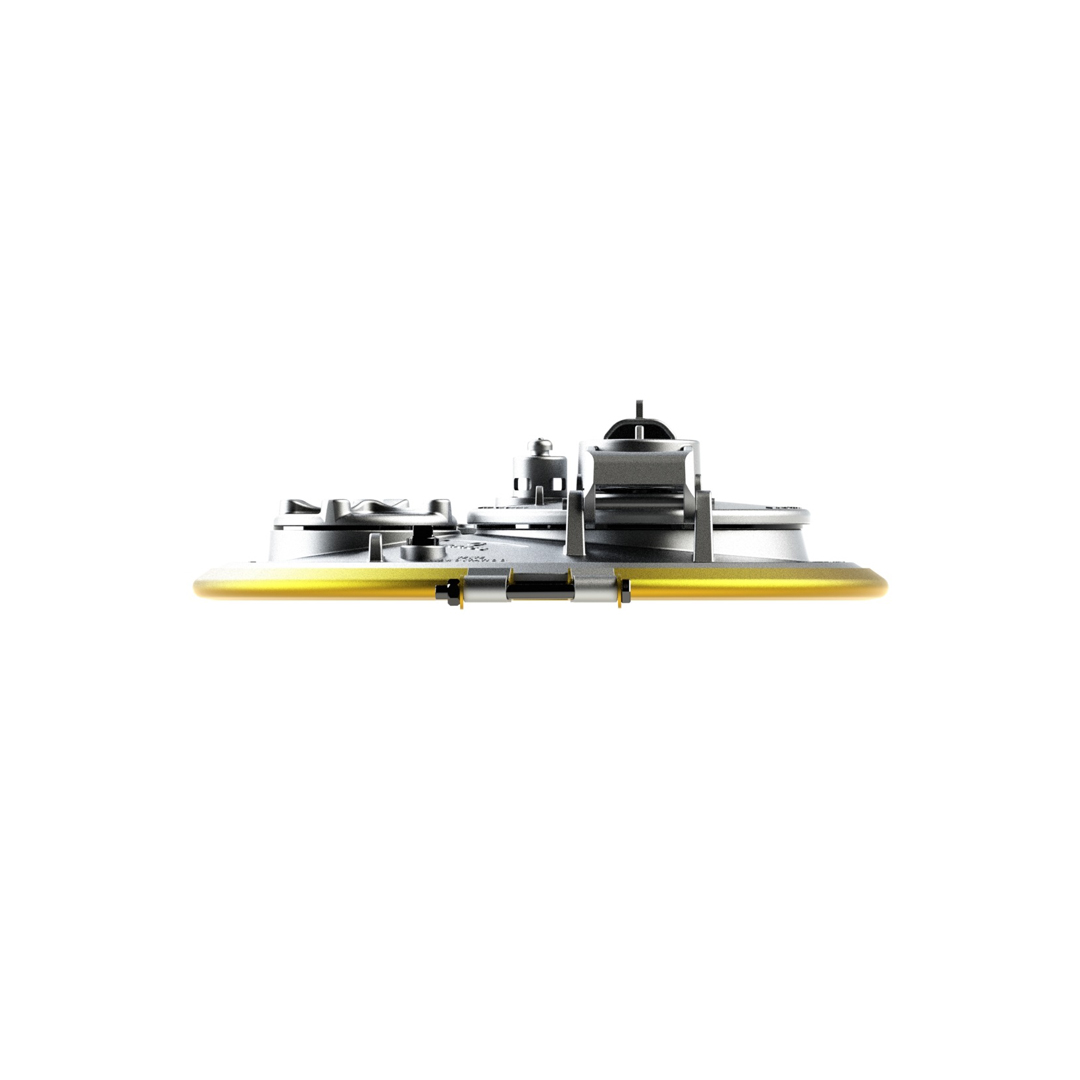

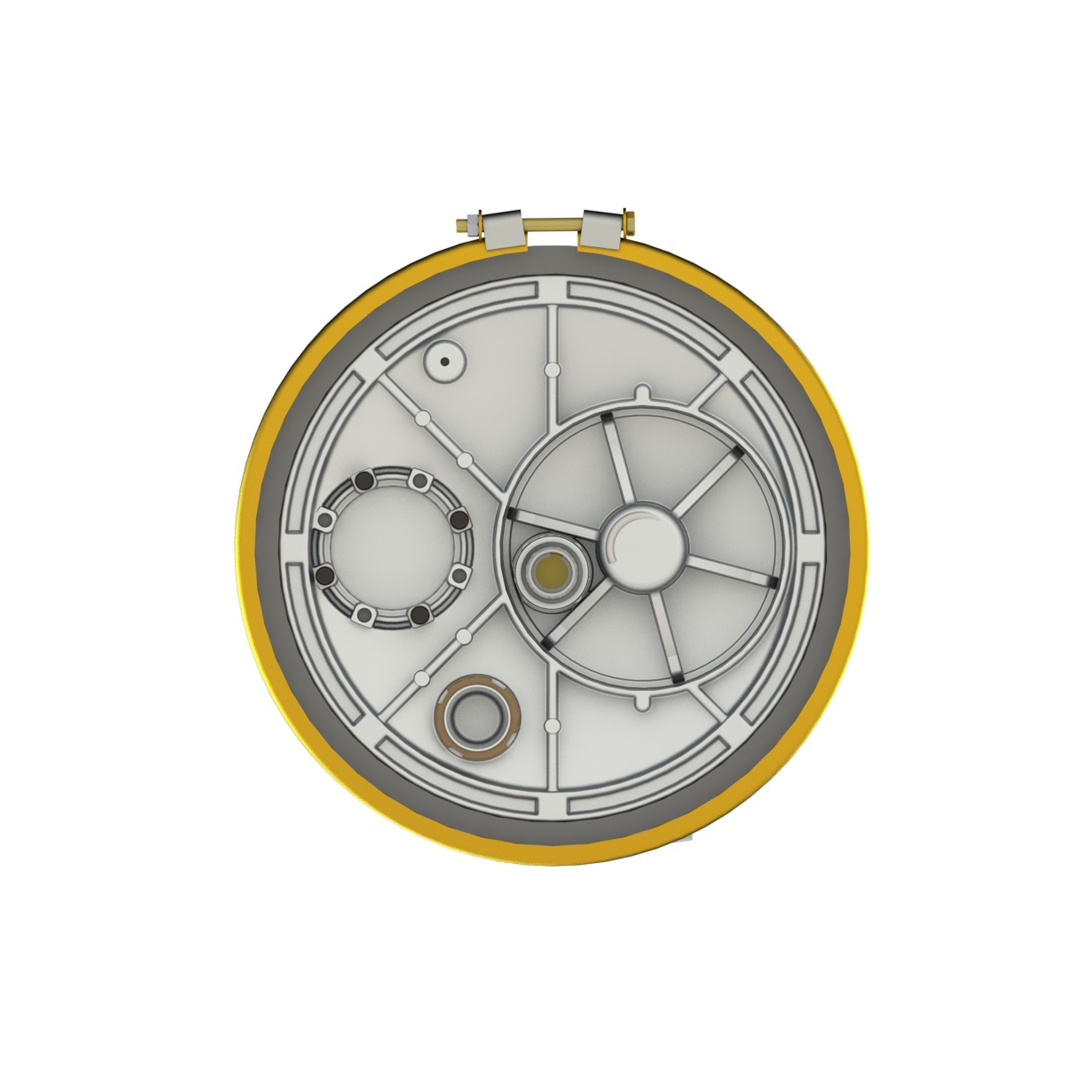

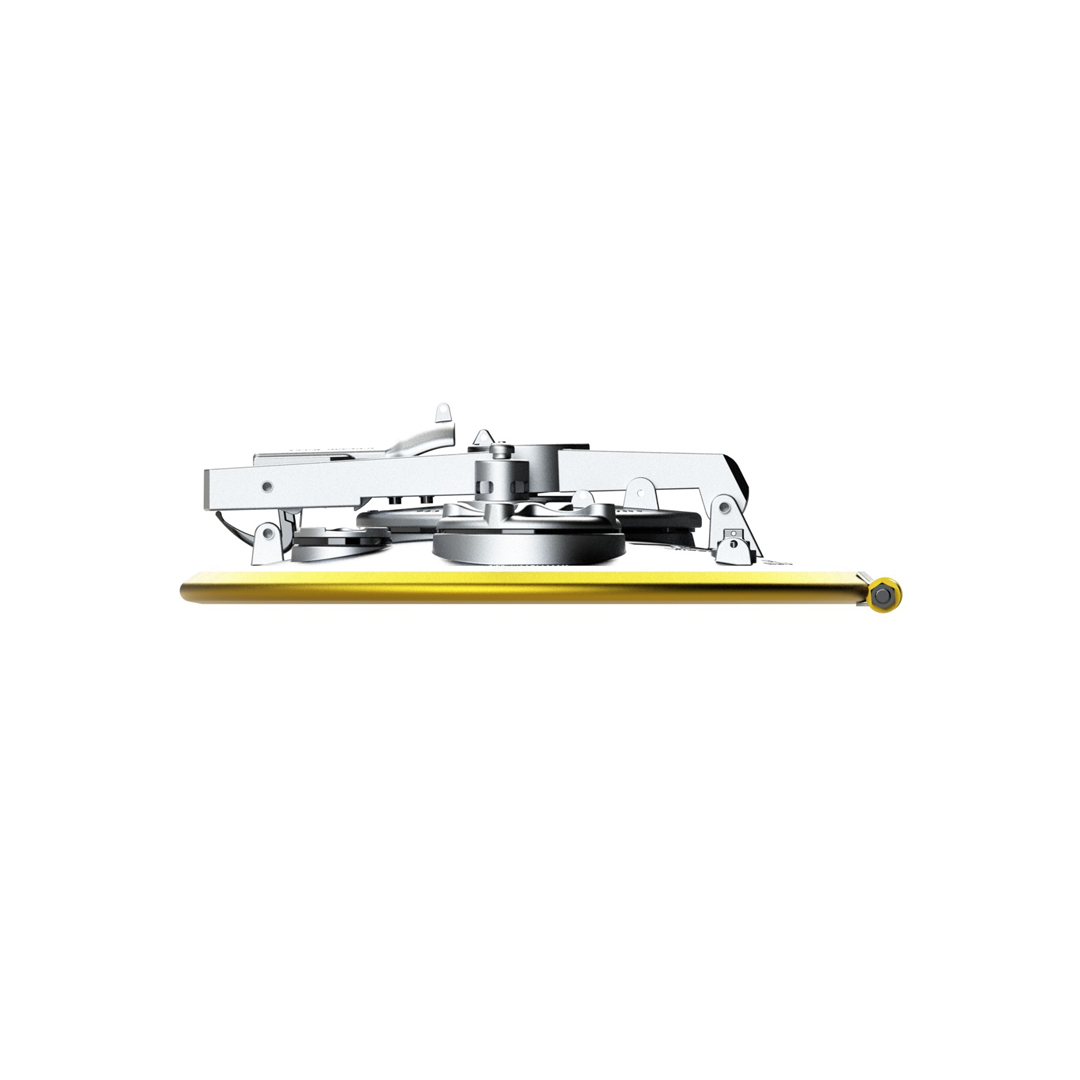

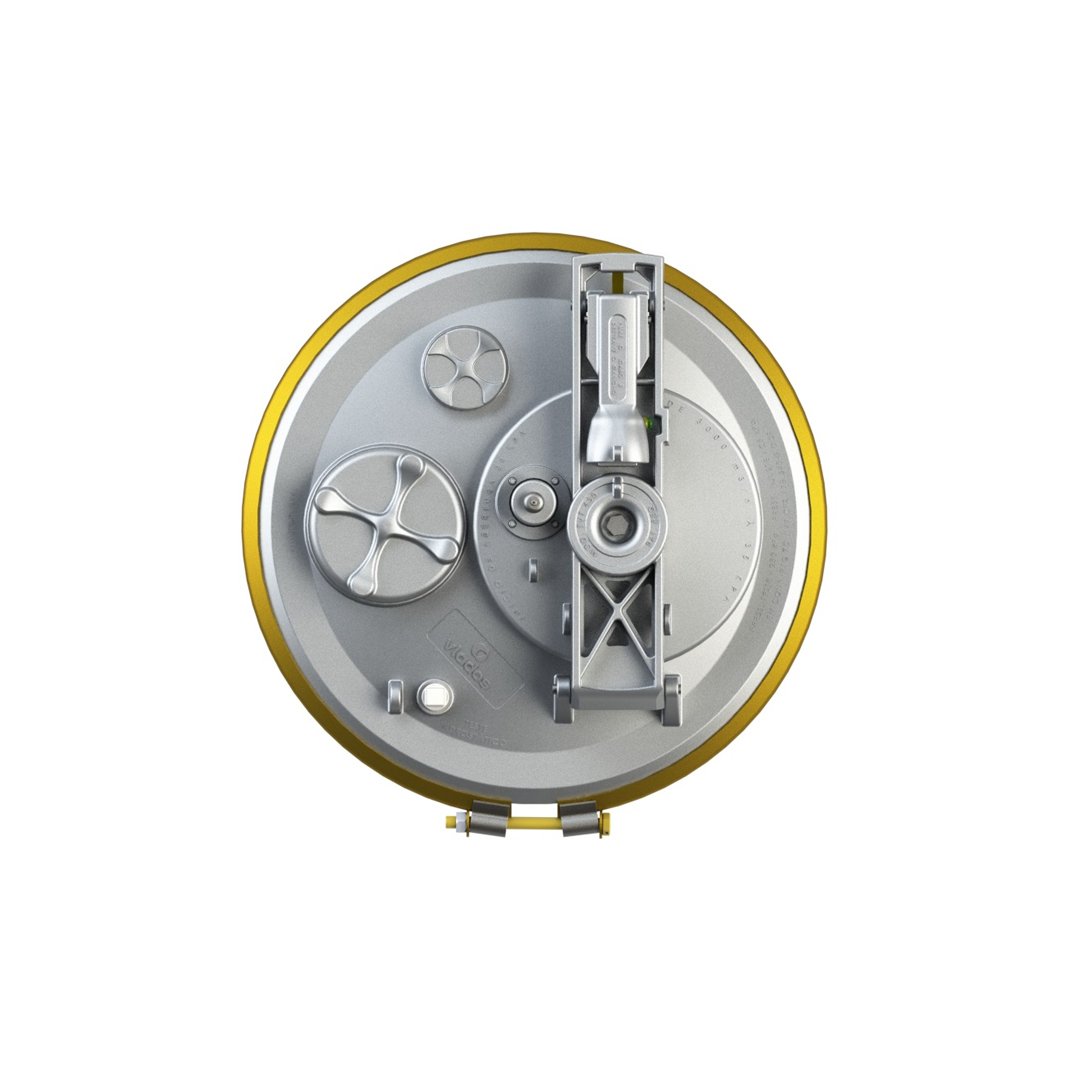

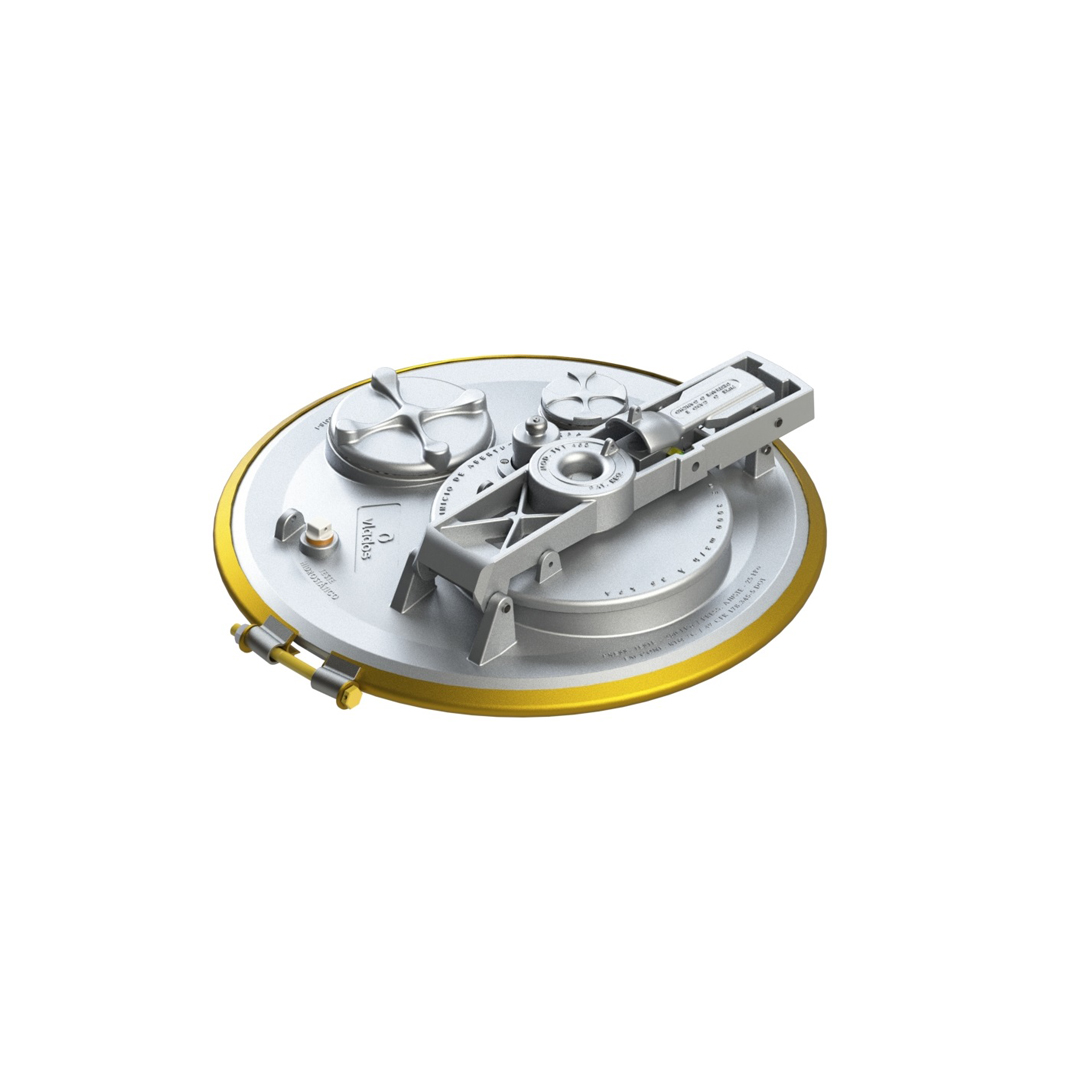

Tampa 500 LS C/Pn
01.0008.030.0000

Descrição:

A Tampa 500 LS C/Pn é utilizada no sistema bottom loading, permite acesso para inspeção no interior do tanque e atua como dispositivo de segurança equilibrando a pressão interna do tanque.

Diâmetro nominal

Ø 10 da sobretampa Ø 20 da tampa

Vazão trabalho

3000 m³/h a 35 kPa

Pressão trabalho

-3,5 a 30 kPa

Pressão de teste

250 kPa a cada 3 meses

Requisitos de instalação

Furo no tanque compatível com friso de instalação.
Friso de instalação tipo "L"

Regulamentos técnicos

DOT 49 CFR 178.347-3 Anexo H
Port. Inmetro 134/2022

Compatibilidade

Conforme Portaria Inmetro 101/2009
Grupos: 2A - 2B - 2C - 2D - 2E -2F

Periódico

Verificação trimestral das vedações
Lubrificação trimestral das linhas de ar

Reposição

Cj. veda. tampa lisa gua RPR050

02.0030.122.0000

Vedação

Guarnição Vácuo 1 1/2

03.0008.001.0003

Guarnição Quadrada RPR008

03.0008.001.0007

Guarn Tampa 20 Esp 4mm RPR050

03.0008.001.0088

Anel Vedação Bujão

03.0008.001.0055

Guarnição Flange Recup Vapor

03.0008.001.0002

Guarnição Sensor Óptico

03.0007.001.0001

Manual do Produto

Ficha Técnica

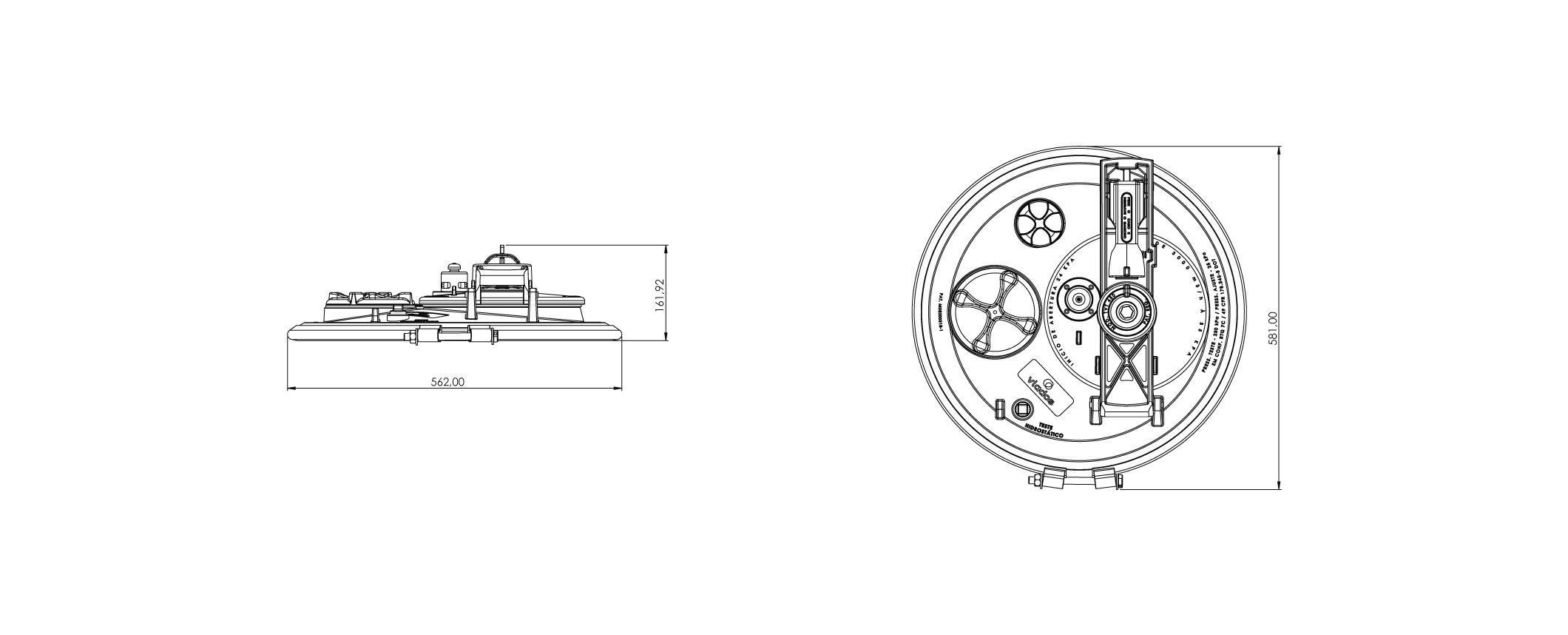

Dimensões
